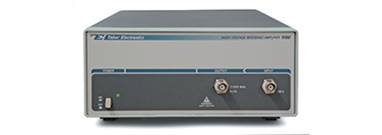

9100單通道300Vp-p信號放大器

9100單通道300Vp-p信號放大器主要特點

9100通常用作波形，函數或脈沖發生器發出的信號的放大。這些發生器中的大多數產生限制在20Vp-p的信號到高阻抗。而9100可將這些電壓轉換為高達300Vp-p的電平。放大器的電流驅動能力對于輸出由0.1Ω驅動的源而言可達±150mA。雖然輸出可以驅動小的電容或電感負載，但對于全高速電位，建議負載特性應該主要是電阻性的。9100型可以承受高達0.01μF和0.5 mH的負載電容和電感，而不會降低性能。

現代的功率放大器配有浮動輸入和輸出連接器，允許從地面浮動到250VDC。唯一的限制是輸入和輸出接地必須連接到同一電平上。在放大設備必須與其源位于同一電平的應用中，此功能非常重要。可以使用簡單的，用戶可訪問的跳線連接添加或刪除浮動功能。

主要技術指標
