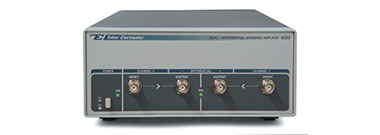

Tabor 9250雙通道30MHz差分信號放大器
主要特性和功能
?大信號帶寬至15MHz
?小信號帶寬至30MHz
?高幅度至40Vp-p（輸出至高阻抗）
?壓擺率達到200V/μs
?低失真
?自定義配置：增益，輸入阻抗，輸出阻抗，輸出配置
9250雙通道30MHz差分信號放大器主要特點
輸入特性
9250放大器的輸入配置為匹配不同的源阻抗，如50Ω，75Ω或1MΩ，輸出可配置為匹配不同的負載阻抗，如50Ω，75Ω或600Ω。
輸出特性
輸出位于前面板上。有兩個輸出，每個通道一個。當9250配置為兩個獨立的放大器時，輸出產生的放大信號在40Vp-p范圍內變為開路或20Vp-p變為匹配負載阻抗。對于大信號，輸出的帶寬約為15MHz。小信號帶寬可以達到30MHz。
儀器配置
9250可配置為差分放大器。在這種情況下，通道2輸入被禁用，通道1輸入被放大并差分地分配給兩個輸出。在這種情況下，通道1輸出產生同相信號，而通道2輸出與正常輸出具有恰好180°相位偏移的反相信號。當9250在差分模式下工作時，保留全幅和帶寬。對于50Ω，75Ω或600Ω負載的差分驅動，差分輸出的輸出阻抗修改為25Ω，37.5Ω或300Ω。使用差分模式，9250不會犧牲精度，也不會犧牲帶寬。
主要技術指標
帶寬（-3dB） | |
小信號 | 30MHz@2Vp-p |
大信號 | 15MHz@20Vp-p |
準確度 | ±（3%+25mV），方波@1kHz |
平坦度（10Vp-p） | |
DC-10MHz | 5% |
1-15MHz | 10% |
THD | 0.1%，10Hz-100kHz |
諧波（10Vp-p） | |
100kHz-5MHz | <-50dBc |
5-15MHz | <-40dBc |
