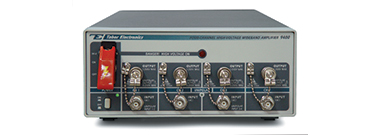

9400四通道400Vp-p信號放大器

9400四通道400Vp-p信號放大器主要特點

9400可輸出-200V至+ 200V的信號，連續電流高達50mA。輸出由0.1Ω源驅動，可以驅動高達1nF的容性負載，同時保持其全幅度范圍。9200A具有后面板監視器輸出，可將主輸出信號除以100，用于需要使用低壓傳感器監視輸出信號的應用。

9400有兩種操作模式。第一種是正常模式，其中每個通道放大并輸出增益為x50的雙極性信號。在這種模式下，輸入信號被放大并傳送到輸出端子，而不改變其原始特性，除了它的幅度水平。使用這種操作模式，每個通道可以單獨使用以放大唯一信號。第二種操作模式是單極性模式，其中信號施加到一個輸入，通過兩個單獨的輸出進行整流，放大和輸出。使用此模式，放大器轉換為單輸入雙輸出系統，專門設計用于操作典型MEMS的上/下和左/右執行器，以及需要精確轉換的其他應用。雙極性到單極性信號。

在9400的設計過程中，安全性發揮了重要作用。通過前面板機械開關阻止到放大器電路的高壓路徑，并且通過安全閂鎖防止意外地向UUT施加高功率。只有在安全閂鎖抬起并且高壓開關轉到ON位置后，9400才會輸出高壓信號。在緊急情況下，人們可以敲擊保護閂鎖以立即從輸出端子移除高壓電源。作為額外的視覺安全功能，只要打開高壓，前面板上就會發出紅光。

主要技術指標
