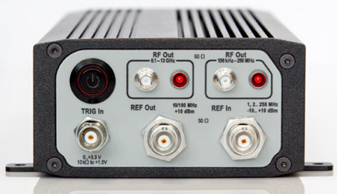

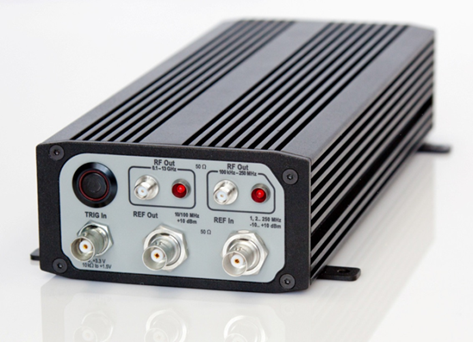

盛鉑科技SYN513 13GHz超快頻率切換低相噪頻率合成器
盛鉑科技SYN513是一臺100KHz-13GHz的超低相噪、超快頻率轉換時間（3.5μs）的頻率合成器模塊，該頻綜模塊的頻率分辨率可達0.1mHz，憑借其優異的電路設計和緊湊的體積，它將是用戶設備所配備的本振模塊的選擇。
SYN513儀器級別的頻率源模塊
主要特點：
?頻率范圍：100KHz-13GHz
?頻率步進：0.0001Hz
?相位噪聲：-140dBc/Hz@20KHz, 1GHz載波
?3.5μs頻率切換時間（200MHz VCO步進）

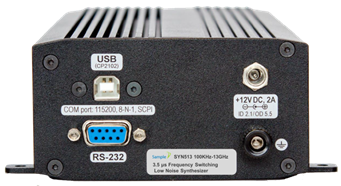

?USB/RS232控制接口，SCPI指令集控制
?+12Vdc電源
?體積緊湊：105mm W x 256mm D x 27mm
?可選±10ppb高穩定內部參考
應用：
?接收機本振
?信號模擬（雷達、UWB、電信）
?低噪聲信號源
?測試與測量
?生產測試
SYN513頻率源模塊主要技術指標
指標 | 條件 | 數值 | 單位 | |
最小 | 最大 | |||
RF輸出和通用特性 | ||||
RF頻率輸出范圍 | 0.1 | 13 | GHz | |
LF頻率輸出范圍 | 0.1 | 250 | MHz | |
最小頻率步進 | 全部頻率范圍 | 0.0001 | Hz | |
頻率切換時間 | 200MHz VCO步進 | 3.5 | μs | |
1GHz VCO步進 | 30 | μs | ||
6GHz VCO步進 | 120 | μs | ||
RF輸出功率 | 0.1-13GHz | -14 | +15 | dBm |
RF輸出功率步進 | 0.1-13GHz | 0.5 | dB | |
LF輸出功率 | 0.1-250MHz | 0 | +10 | dBm |
LF輸出功率步進 | 0.1-250MHz | 0.01 | dB | |
功率輸出平坦度（未校準） | 0.1-12GHz | 6 | dBpp | |
輸出阻抗 | 50 | Ω | ||
輸出VSWR | 2.1 | |||

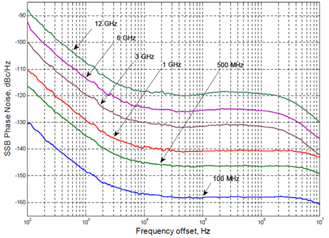

相位噪聲@1GHz，典型值 | 100Hz | -110 | dBc/Hz | |
1KHz | -129 | dBc/Hz | ||
10KHz | -139 | dBc/Hz | ||
100KHz | -141 | dBc/Hz | ||
1MHz | -141 | dBc/Hz | ||
10MHz | -143 | dBc/Hz | ||
30MHz | -151 | dBc/Hz | ||

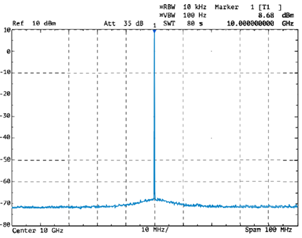

雜散抑制（非諧波），全頻帶范圍 | 最差 | -60 | dBc | |
典型 | -80 | dBc | ||
諧波抑制 | 6-13GHz，+10dBm | -23 | dBc | |
<6GHz,二次諧波 | -45 | -30 | dBc | |
<6GHz,三次諧波 | -10 | dBc | ||
