APVSG 04-X多通道矢量信號發生器

AnaPico APVSG04-X是超快速切換矢量信號發生器的多輸出版本，覆蓋10 MHz至4（可選6）GHz的連續頻率范圍。APVSG04-X可實現出色的超快速相位同步頻率掃描，線性調頻，脈沖內調制，脈沖整形，而且相位噪聲非常低。對于每個輸出，一個高性能的內部I / Q調制器可實現獨立的定制調制波形，并支持專用的調制方案。使用標準SCPI命令語言，可以通過以太網和USB輕松控制該設備的遠程訪問。提供了基于PC的圖形用戶界面（GUI）來控制設備，并提供易于使用的界面來下載預先計算的IQ數據文件。GUI支持各種文件格式，包括專有的IQ數據文件格式。

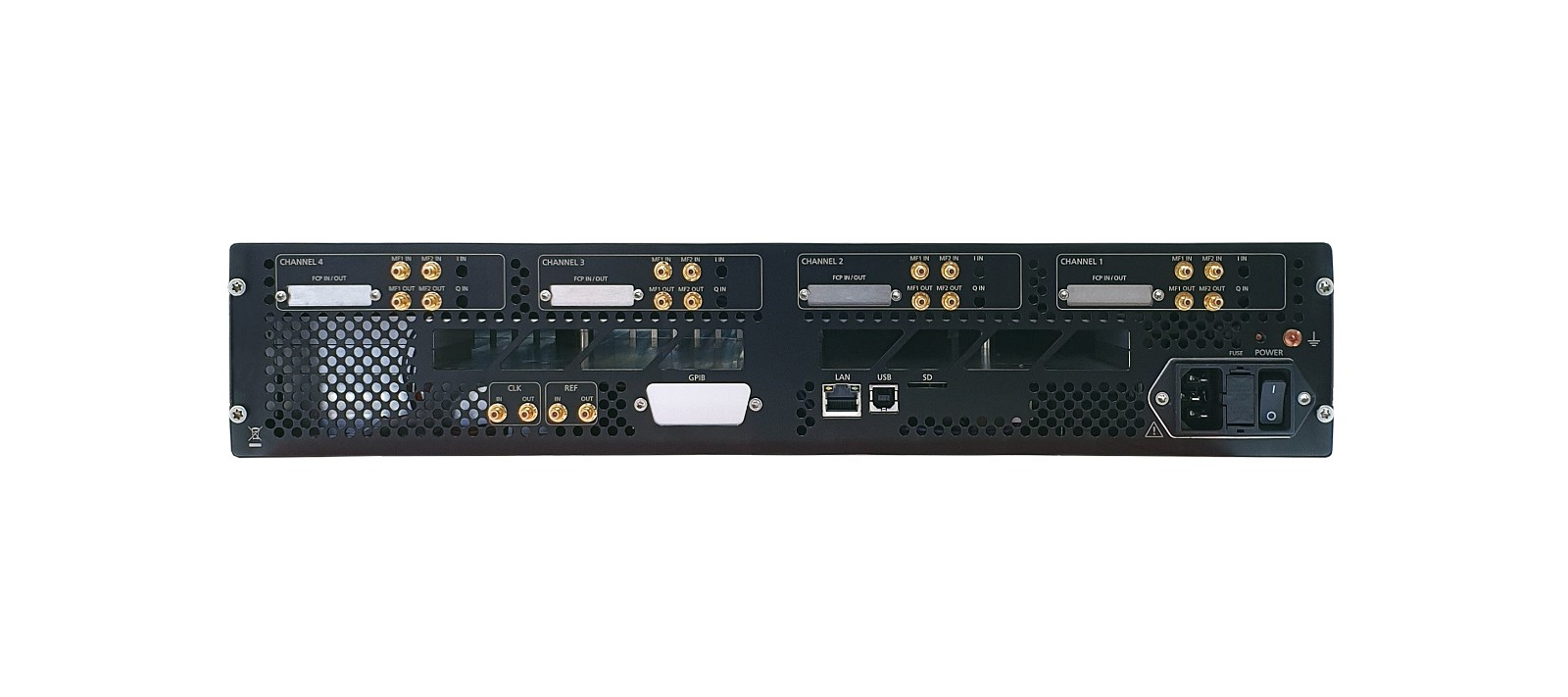

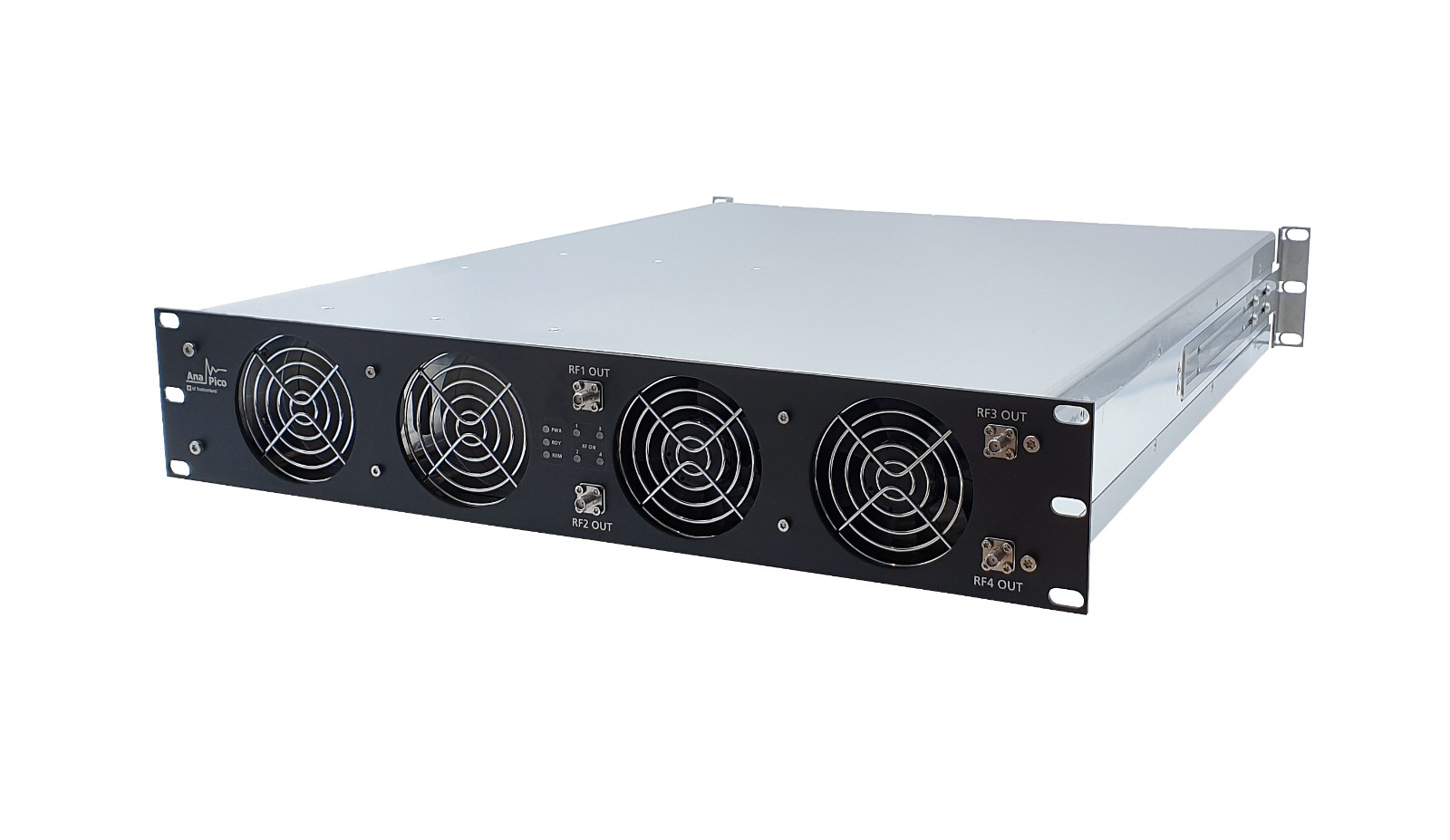

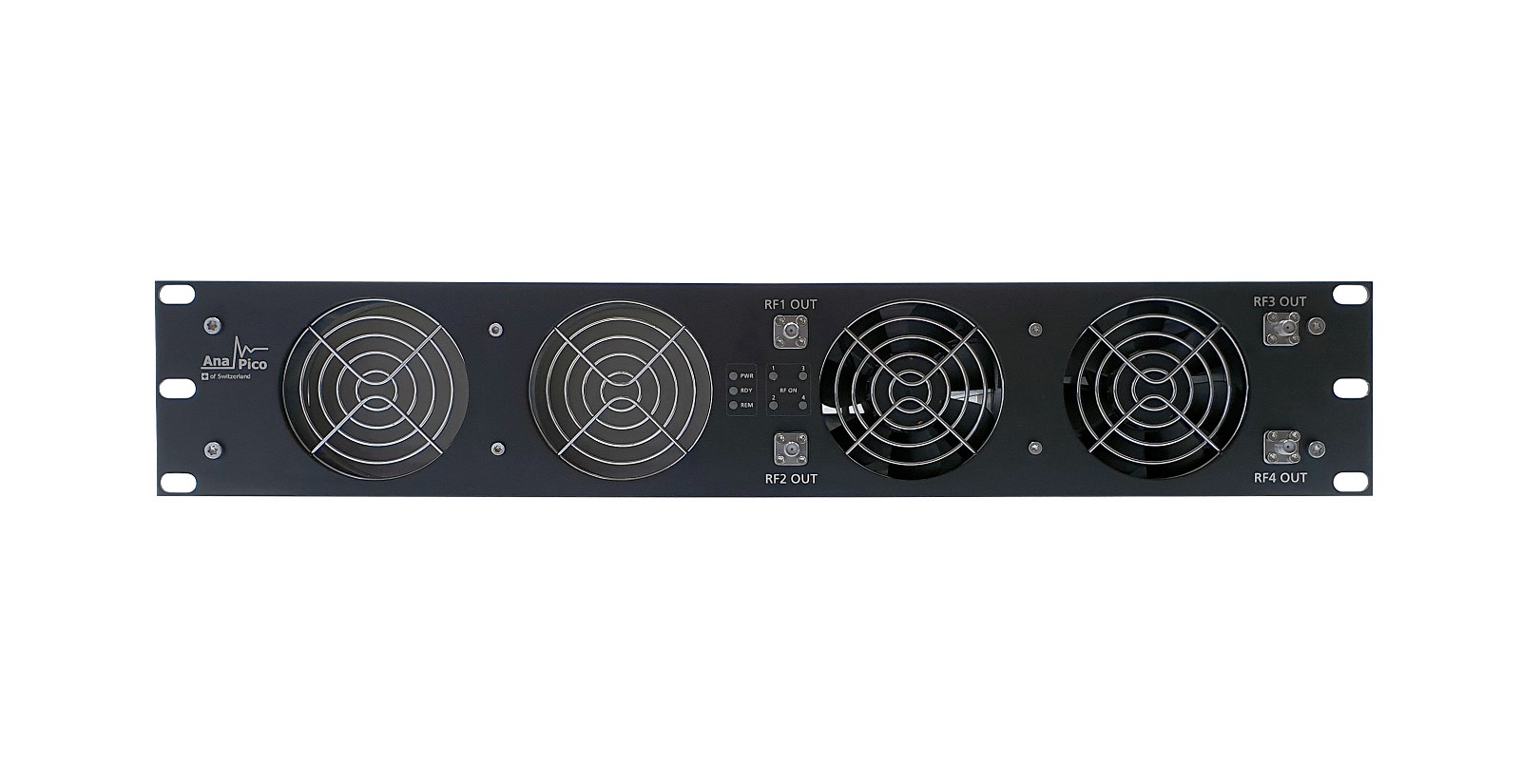

具有2、3、或4個通道的APVSG-X安裝在19英寸2U機柜中（86 H x 426 W x 480 mm L  [3.4 H x 16.8 W x 18.9 in L], 18 kg）。

主要功能：

• 高射頻信號帶寬：使用工作在500 MHz的雙路任意波形發生器進行I / Q信號生成。該發生器具有對通用矢量調制方案的內置支持，并為將附加高斯白噪聲（AWGN）受控注入信號路徑提供了直接支持。
• 出色的調制信號信號純度：最低的相位噪聲（在1 GHz和20 kHz偏移下為-145 dBc / Hz），低雜散和出色的諧波抑制
• 出色的EVM和ACPR性能
• 全套內置模擬調制，如AM，FM，PM，脈沖
• 超窄脈沖序列（<5 ns），線性和非線性脈沖頻率線性調頻
• 內置數字調制方案，例如FSK，PSK，ASK，QAM
• 超快速跳變和掃描功能（在200 ns內更新頻率，功率和相位）
• 強大的觸發系統，包括多個標記和輸入觸發。
• 快速控制端口（FCP）（并行BCD接口），用于快速外部信號控制

• 安全性：可用外部microSD

應用包括：

• 緊湊型超高性能矢量信號發生器IQ數據流
• 相位相干和天線波束成形的相位相干獨立可編程多輸出配置
• 用于雷達，電子戰（EW）和天線測試的復雜信號環境的仿真

APVSG旨在實現高可靠性以及快速，簡便的校準，服務和維修。模塊化系統組裝簡化了維修并保證了較低的維護成本。

規格：

特征：

?出色的相位噪聲性能和低雜散
?超快速切換和跳頻（<150 ns的頻率，幅度和相位更新速率）
?500 MS IQ數據速率，高達256 MS深度內部回放存儲器
?支持各種數字調制（ PSK，FSK，FSK，QAM）
?最小脈沖寬度為10 ns，開/關比> 80 dB
?線性/非線性線性調頻

應用：

?任意I / Q波形回放
?雷達信號仿真
?組件，模塊或子系統特性
?航空電子調制仿真
?高速天線測試

選件：
