變頻器工作原理

下變頻器工作原理

在衛通站中，幾乎毫無例外地都采用了超外差接收體制，這種體制的特點是把微波信號放大到一定程度后，變?yōu)橹蓄l信號繼續進行放大，達到了足夠高的電平后，再進行解調。

來自天線的射頻信號在微波低噪聲放大器中只能放大50～60dB，仍然十分微弱，無法立即進行解調。如果繼續用微波器件進行放大，設備往往太復雜、太昂貴了，而且增益太高還會引起自激。如果通過變頻，對頻率較低的中頻信號進行放大，就可以得到很高的增益，所用的器件和電路都不難實現。

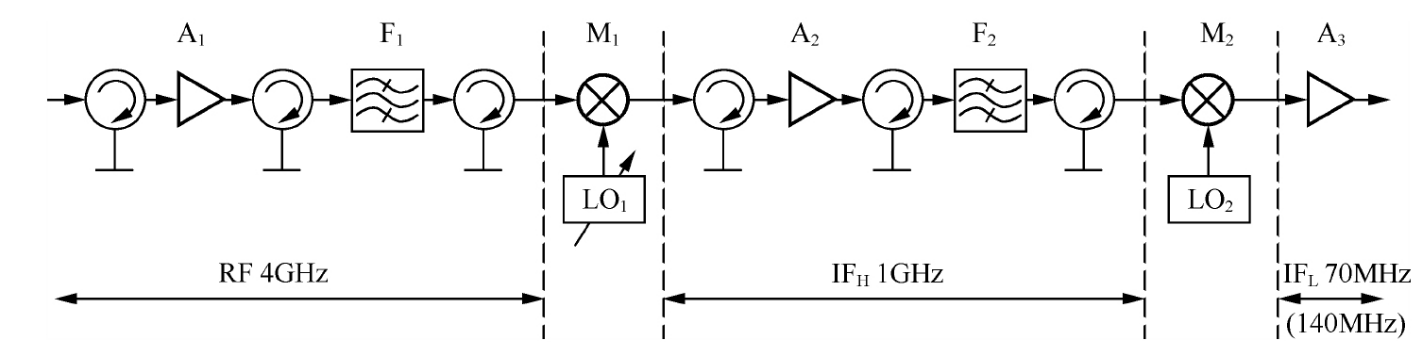

圖二　下變頻器的工作原理及信號流程框圖

圖二是一個實用的二次變頻下變頻器工作原理及信號流程框圖。從圖中可以看出，除去兩個本機振蕩器之外，下變頻器的變頻鏈由7個部件組成。為了保證各部件之間的阻抗匹配，各部件之間還加了隔離器。

上變頻器工作原理

上變頻器把帶有信息的已調中頻信號不失真地變換到衛星通信射頻頻段。頻率覆蓋范圍為500MHz（擴展C頻段頻率范圍為575MHz），射頻載波頻率可根據需要在5925MHz （擴展C頻段為5850MHz）到6425MHz之間任選。選擇射頻載波頻率時的頻率步進由微波頻率合成器決定。

衛星通信地球站上變頻器一般都采用二次變頻方式。70MHz的已調中頻信號與一個單點本機振蕩器的本振信號混頻，產生了1GHz左右的高中頻信號，高中頻信號再與一個微波頻率合成器的本振信號混頻產生了6GHz頻段的已調射頻信號。變頻后產生的已調射頻信號再經過場效應管放大器放大到微波功率放大器推動級所需電平后，送往微波功率放大器。上變頻器主要由上變頻鏈路、射頻放大器和頻率源（包括作為低本振的單點本機振蕩器和作為高本振的微波頻率合成器）等部分組成。

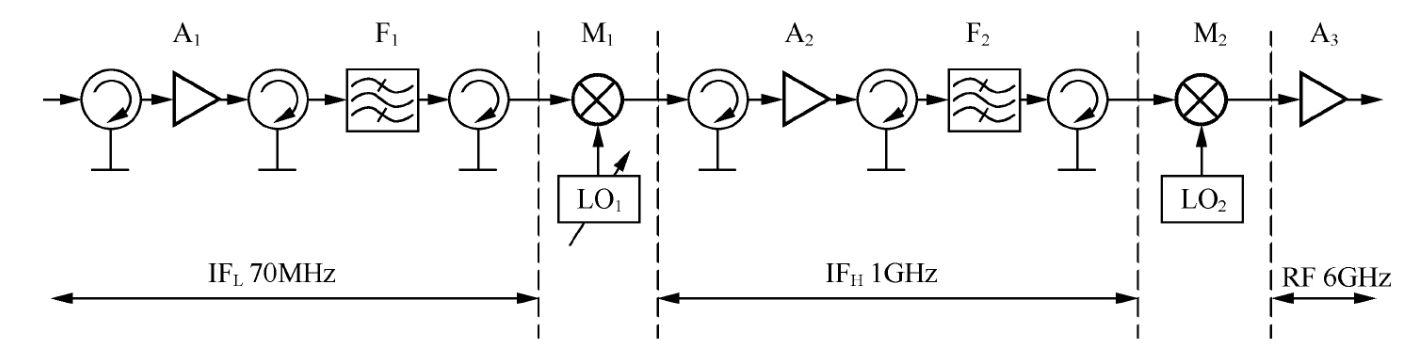

圖三　二次變頻上變頻器工作原理

圖三是一個二次變頻上變頻器工作原理和信號流程框圖。各部件的工作用同下變頻器。
