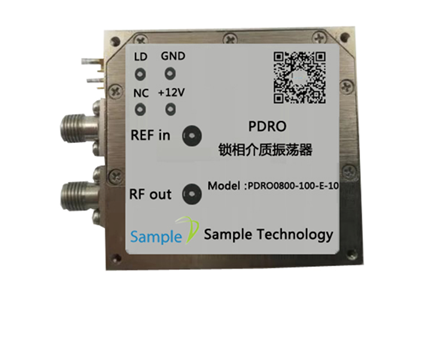

產品特點：PDROxxxx系列超低相位噪聲1至32GHz鎖相介質振蕩器（點頻源）
?輸出最高頻率可達32GHz
主要電性能指標 | ||
輸出頻率范圍（GHz） | 1~32 | |
輸出功率（dBm） | 3~13 | |
輸入參考頻率/相噪 | 100MHz/-157dBc/Hz@1kHz | |
參考信號輸入功率（dBm） | +3~+10 | |
雜散（dBc）（1） | ≥70 | |
諧波（dBc） | ≥20 | |
系統相位噪聲基底 | dBc/Hz@100Hz | ≤-140 |
dBc/Hz@1kHz | ≤-158 | |
dBc/Hz@10kHz | ≤-165 | |
dBc/Hz@100kHz | ≤-165 | |
功耗（V/mA） | ≤+12/300（輸出功率為≥10dBm） | |
外形尺寸mm | 57.2×57.2×15.7（內參考型號35.7） | |
鎖定指示 | 鎖定時，輸出TTL高電平 | |
工作溫度（℃） | -40~+70 | |
儲存溫度（℃） | -55~+85 | |

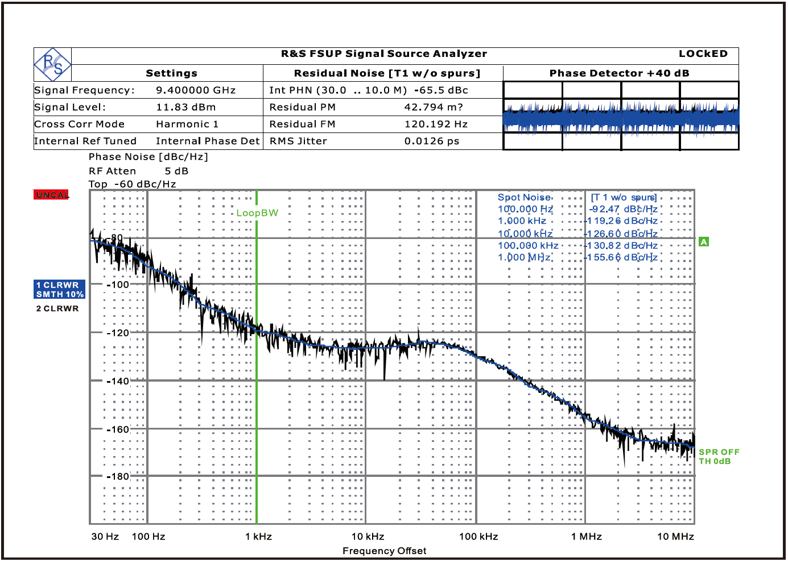

頻率（GHz） | 1 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
dBc/Hz@100Hz | -108 | -102 | -96 | -92 | -92 | -88 | -88 | -86 | -83 |
dBc/Hz@1kHz | -133 | -126 | -120 | -116 | -115 | -113 | -110 | -108 | -102 |
dBc/Hz@10kHz | -135 | -131 | -126 | -120 | -120 | -120 | -118 | -118 | -105 |
dBc/Hz@100kHz | -135 | -131 | -126 | -120 | -120 | -120 | -120 | -118 | -110 |
dBc/Hz@1MHz | -140 | -140 | -140 | -140 | -140 | -140 | -140 | -140 | -138 |
頻率（GHz） | 17 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32 |
dBc/Hz@100Hz | -83 | -83 | -80 | -80 | -80 | -80 | -78 | -78 | -78 |
dBc/Hz@1kHz | -108 | -108 | -104 | -104 | -104 | -102 | -102 | -96 | -96 |
dBc/Hz@10kHz | -114 | -114 | -113 | -112 | -112 | -110 | -110 | -99 | -99 |
dBc/Hz@100kHz | -114 | -114 | -113 | -112 | -112 | -110 | -110 | -104 | -104 |
dBc/Hz@1MHz | -136 | -136 | -134 | -134 | -133 | -132 | -131 | -130 | -130 |
更多詳細資料歡迎咨詢熱線：18721942080（同V）
盛鉑科技PDROUxxxx系列超低相位噪聲鎖相介質振蕩器可實現在1GHz至44GHz范圍內基于參考頻率整數倍的任意固定頻率高質量信號輸出。PRDOUxxxx系列通過雙環取樣鎖相和低相噪階躍二極管實現取樣鑒相和的方式將微波介質產生的振蕩頻率進行鎖定，以獲得非常優異的相噪特性。 PDROUxxxx系列另一個重要特點在于它擁有內參考輸入和外參考輸入兩種型號，這種緊靈活湊的設計可以更好的根據用戶實際應用需求集成到各種高性能的微波組件、無線接收機、數字采集等系統中。 該產品的超低相位噪聲特征尤其適合作為高精度高速ADC/DAC時鐘使用。
