主要電性能指標 | |||||
輸出頻率（MHz） | 100~10000 | ||||
頻率步進（kHz） | 10 | ||||
跳頻時間（uS） | ≤4 | ||||
輸出功率（dBm） | ≥11 | ||||
輸出功率平坦度（dB） | ±2.5 | ||||
頻率穩定度 | 2e-7（外參考時同外參考） | ||||
頻率準確度 | 2e-7（外參考時同外參考） | ||||
雜散（dBc）（2） | 典型：≤-65dBc；最大：≤-60dBc | ||||
諧波（dBc） | ≤-7（100MHz~500MHz） ≤-40（500MHz~10GHz） | ||||

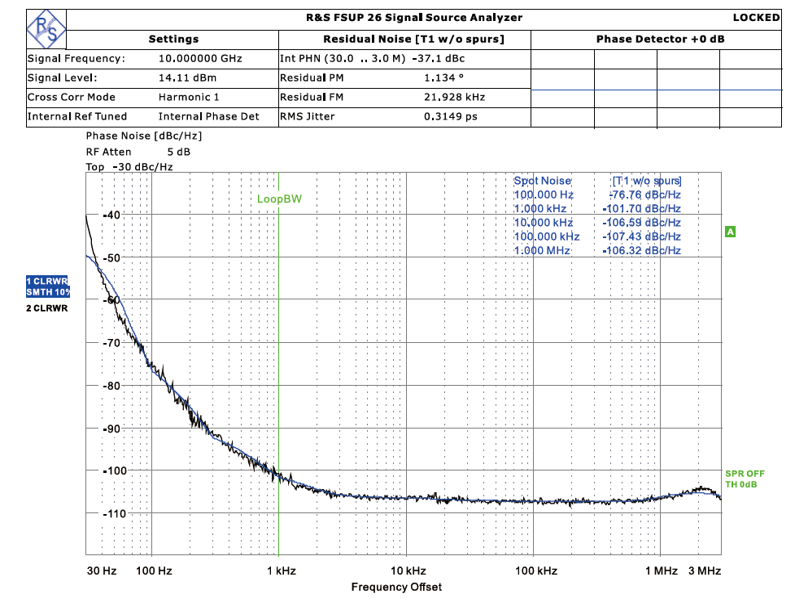

相位噪聲 | dBc/Hz@1kHz | @1GHz | ≤-120 | @5GHz | ≤-106 |
dBc/Hz@10kHz | ≤-125 | ≤-111 | |||
dBc/Hz@100kHz | ≤-125 | ≤-111 | |||
dBc/Hz@1MHz | ≤-125 | ≤-111 | |||
dBc/Hz@1kHz | @10GHz | ≤-100 | |||
dBc/Hz@10kHz | ≤-105 | ||||
dBc/Hz@100kHz | ≤-105 | ||||
dBc/Hz@1MHz | ≤-105 | ||||
供電（V/A） | +12/1.6（啟動）；+12/1.4（穩定） | ||||
接口要求 | 射頻接口：SMA-KFD 控制及電源接口：J30J-31 | ||||
外形尺寸及重量 | 100×100×16mm；≤0.65kg | ||||
控制方式 | SPI/并口 | ||||
工作溫度（℃） | -40~+70 | ||||
儲存溫度（℃） | -55~+85 | ||||
脈沖調制（ALC關閉模式） | |||||
調制深度 | ≥60dBc（@+10dBm） | ||||
調制脈沖寬度 | 100ns~10ms | ||||
上升/下降沿 | ≤30ns/50ns | ||||
更多詳細資料歡迎咨詢熱線：18721942080（同V）
盛鉑科技PDROUxxxx系列超低相位噪聲鎖相介質振蕩器可實現在1GHz至44GHz范圍內基于參考頻率整數倍的任意固定頻率高質量信號輸出。PRDOUxxxx系列通過雙環取樣鎖相和低相噪階躍二極管實現取樣鑒相和的方式將微波介質產生的振蕩頻率進行鎖定，以獲得非常優異的相噪特性。 PDROUxxxx系列另一個重要特點在于它擁有內參考輸入和外參考輸入兩種型號，這種緊靈活湊的設計可以更好的根據用戶實際應用需求集成到各種高性能的微波組件、無線接收機、數字采集等系統中。 該產品的超低相位噪聲特征尤其適合作為高精度高速ADC/DAC時鐘使用。
