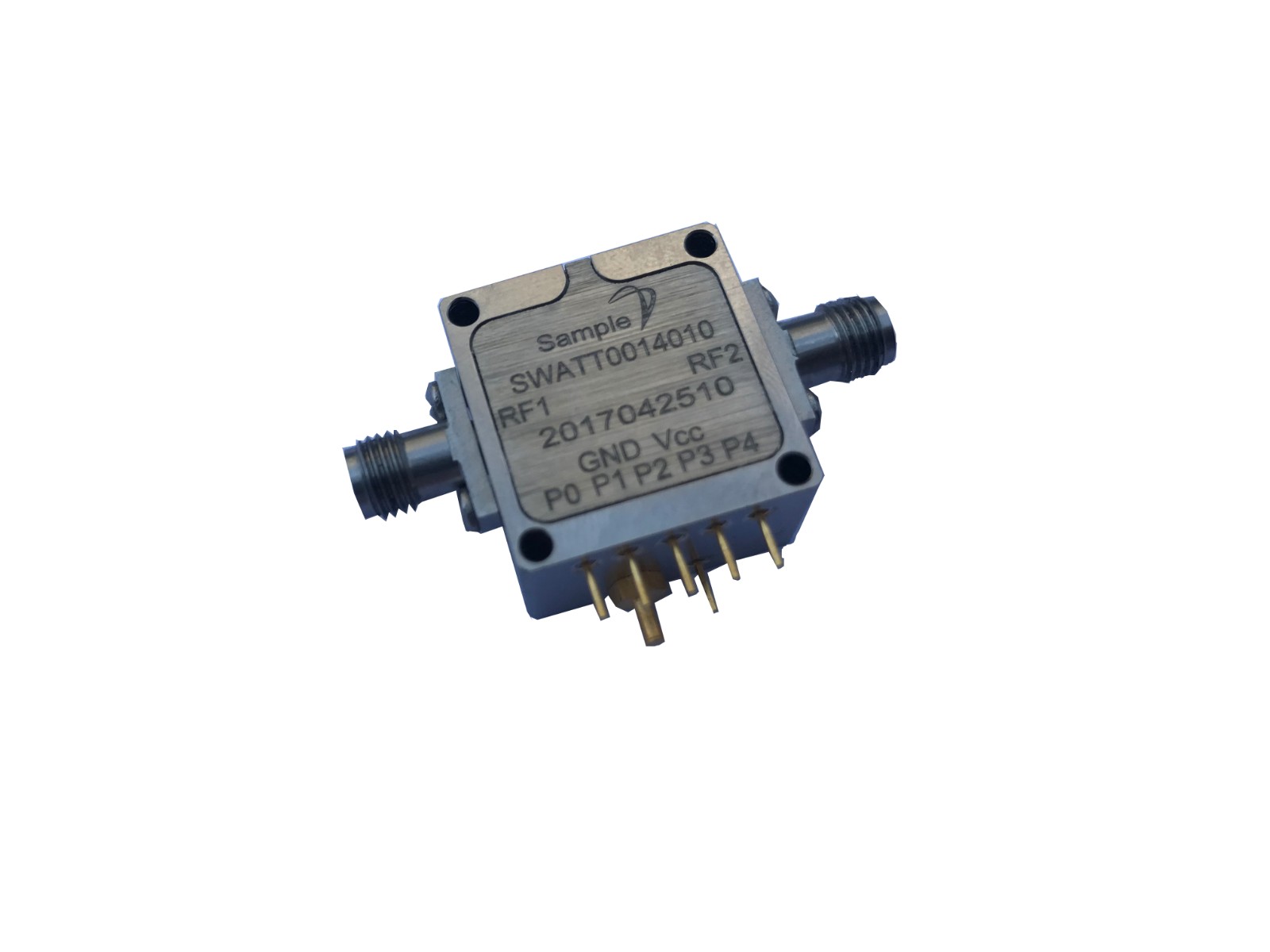

首頁 > 產品展示 > 射頻、微波模塊 > 數控衰減器 > SWATT0014010 0.1~40GHz超寬帶5位數控衰減器模塊
參數 | 最小 | 典型 | 最大 | 單位 |
工作頻率 | 0.1- 40 | GHz | ||

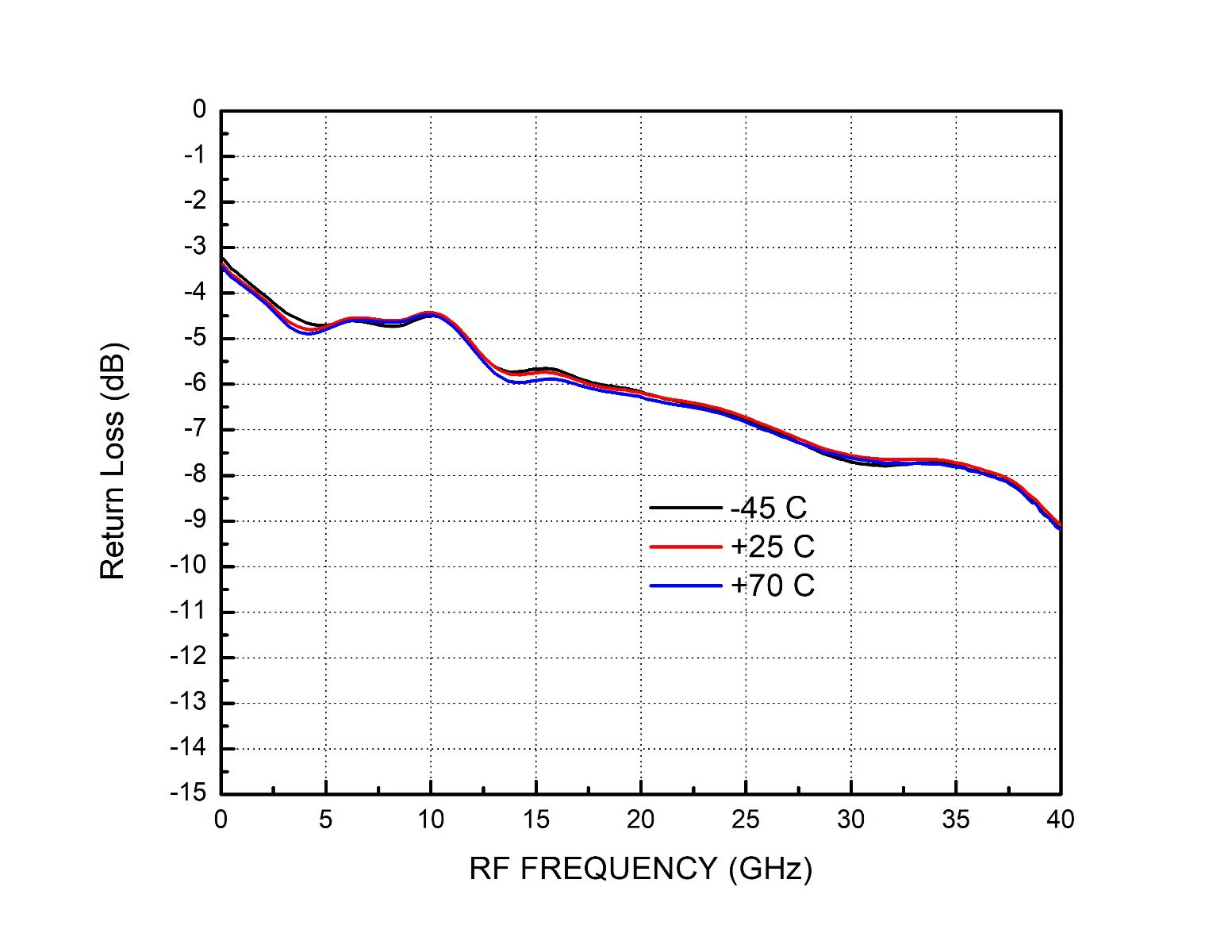

插入損耗 | 2 | 8.5 | dB | |

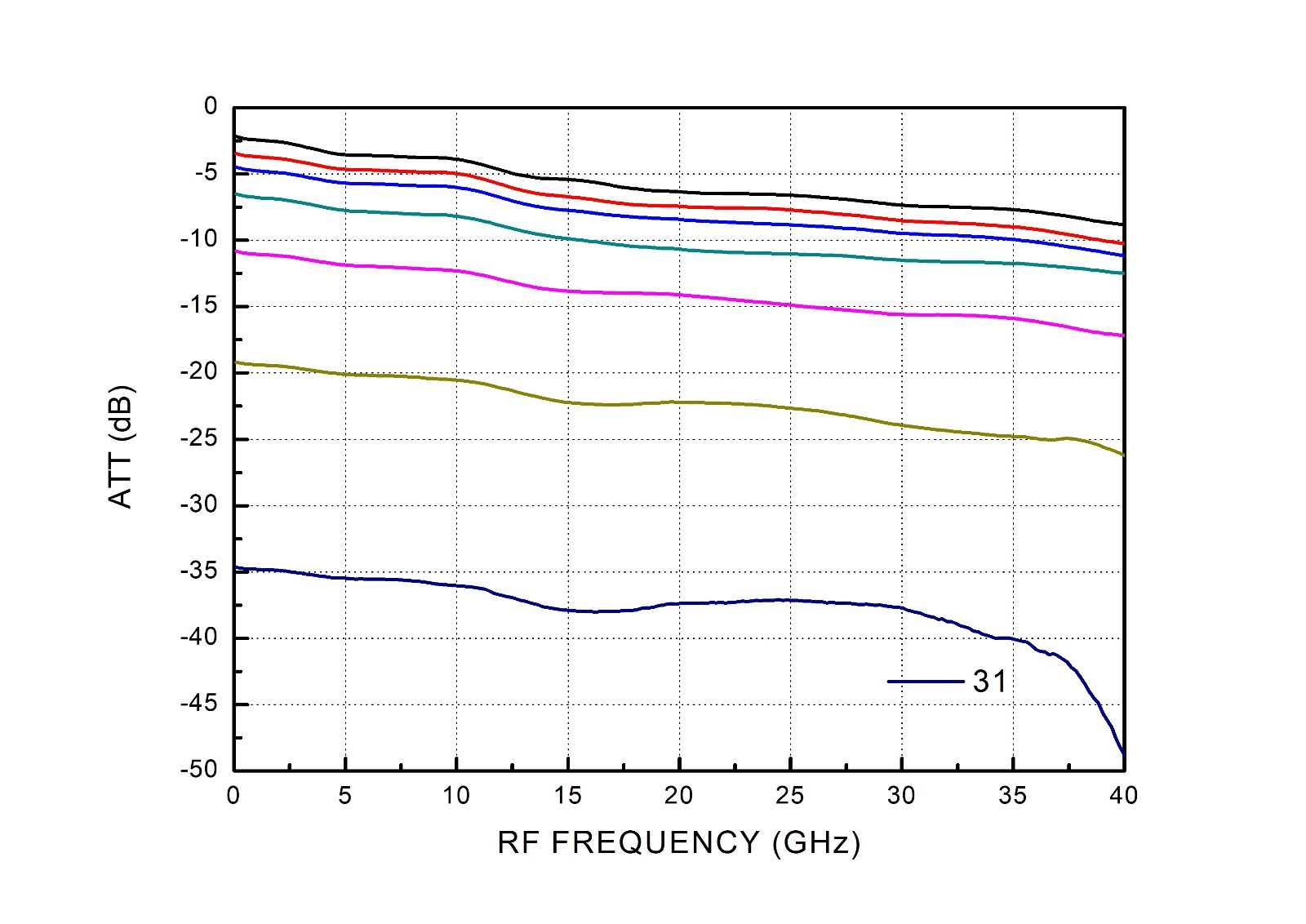

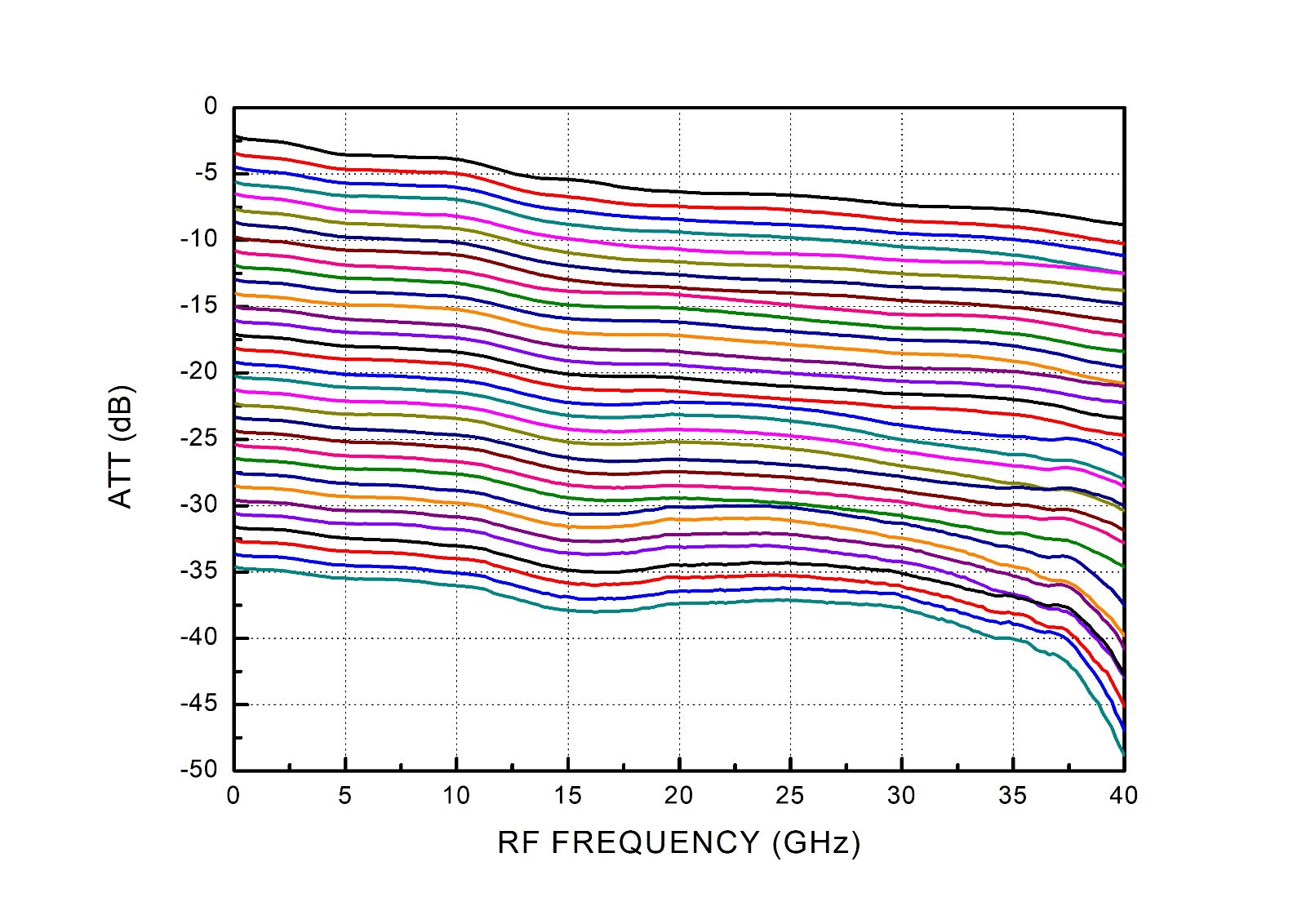

衰減范圍 | 1 | 31 | dB | |

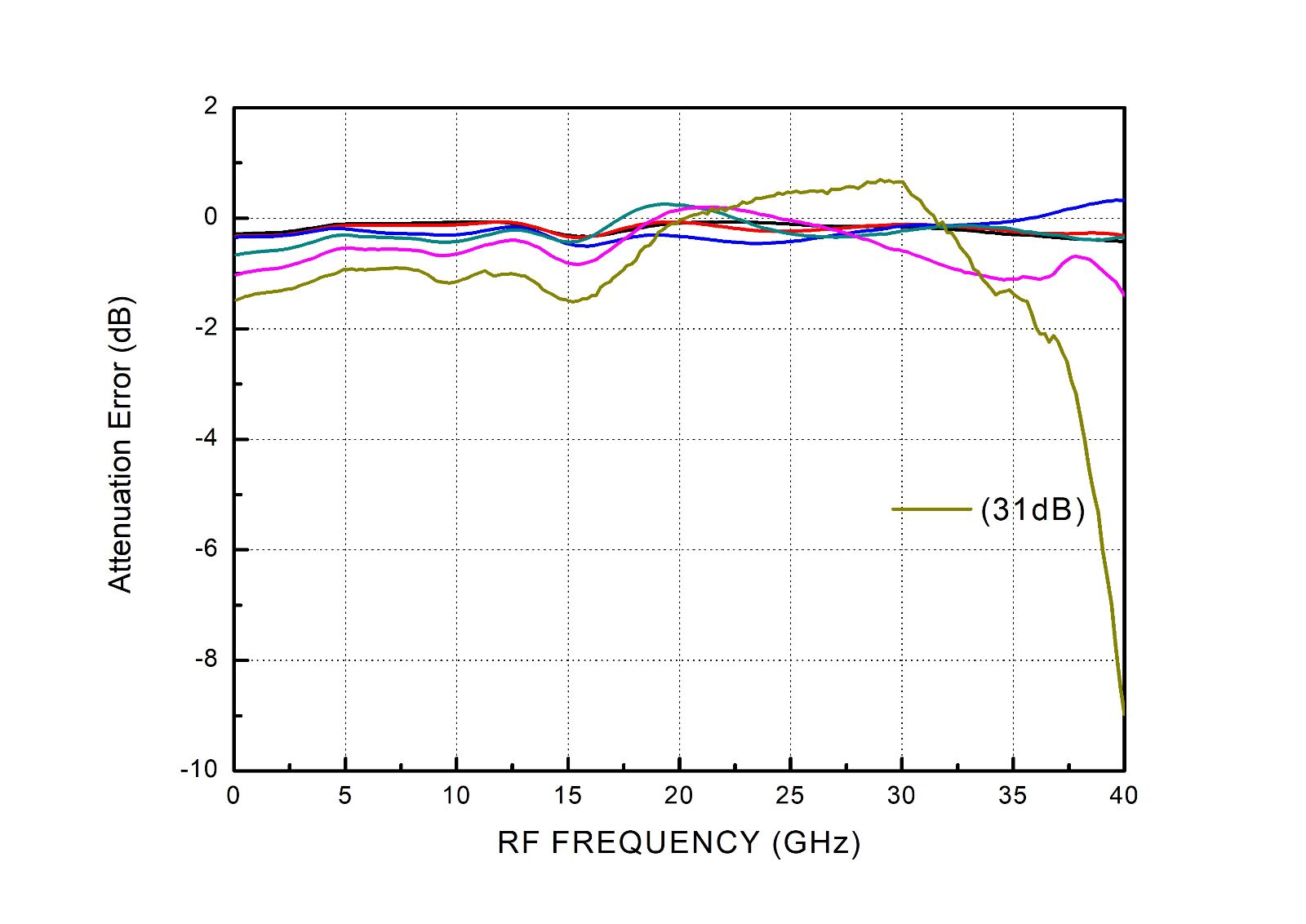

衰減精度 | ±1 | dB | ||

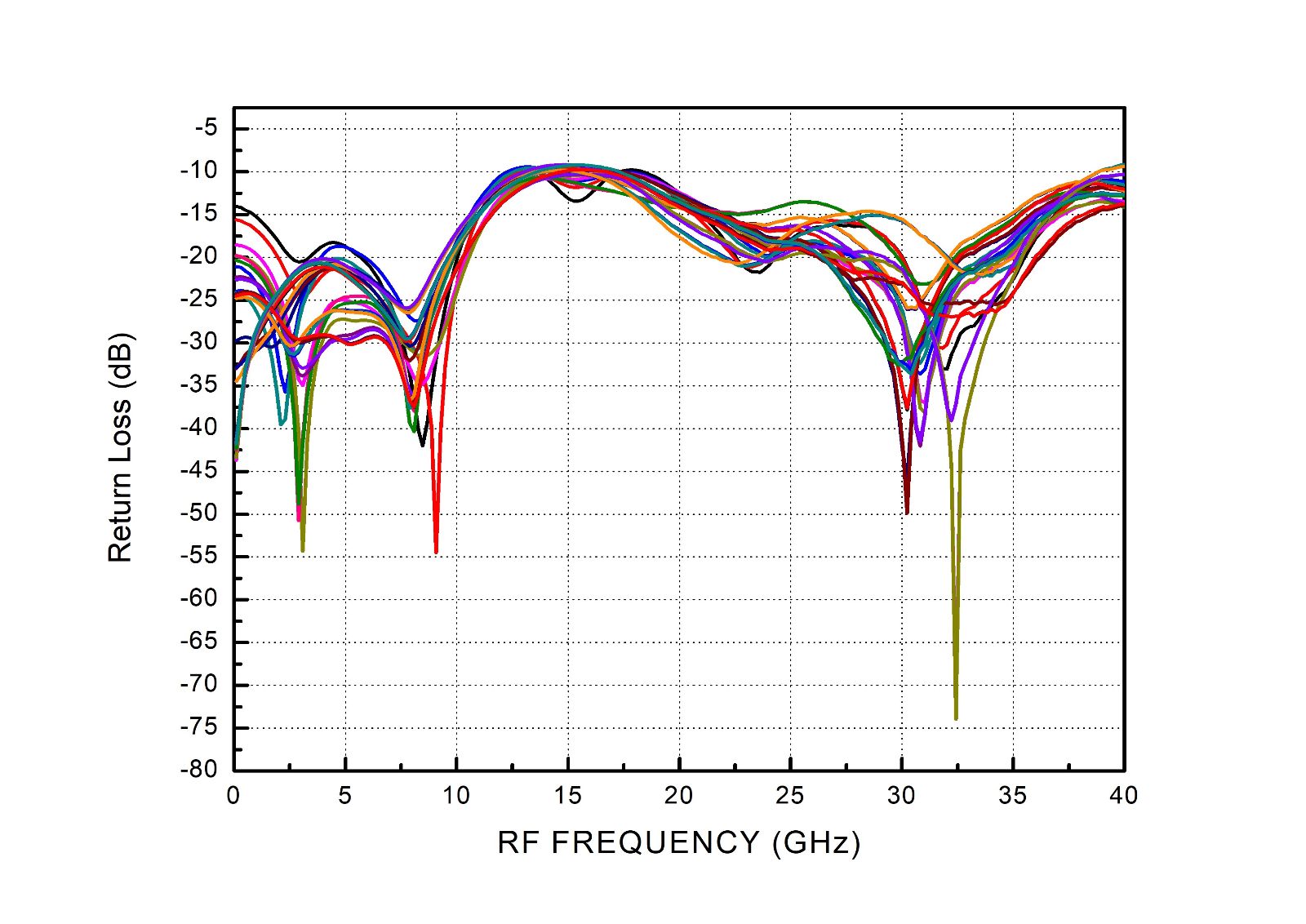

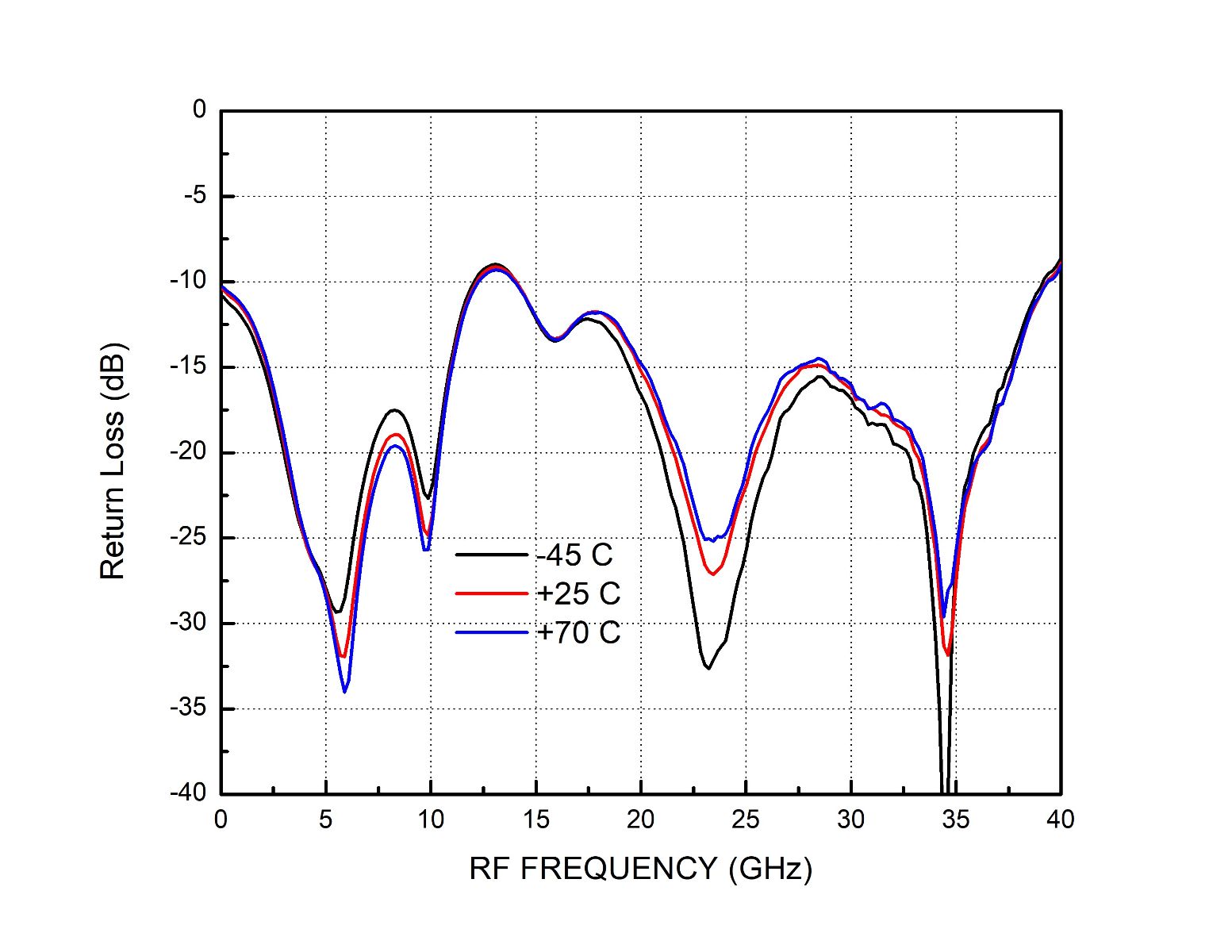

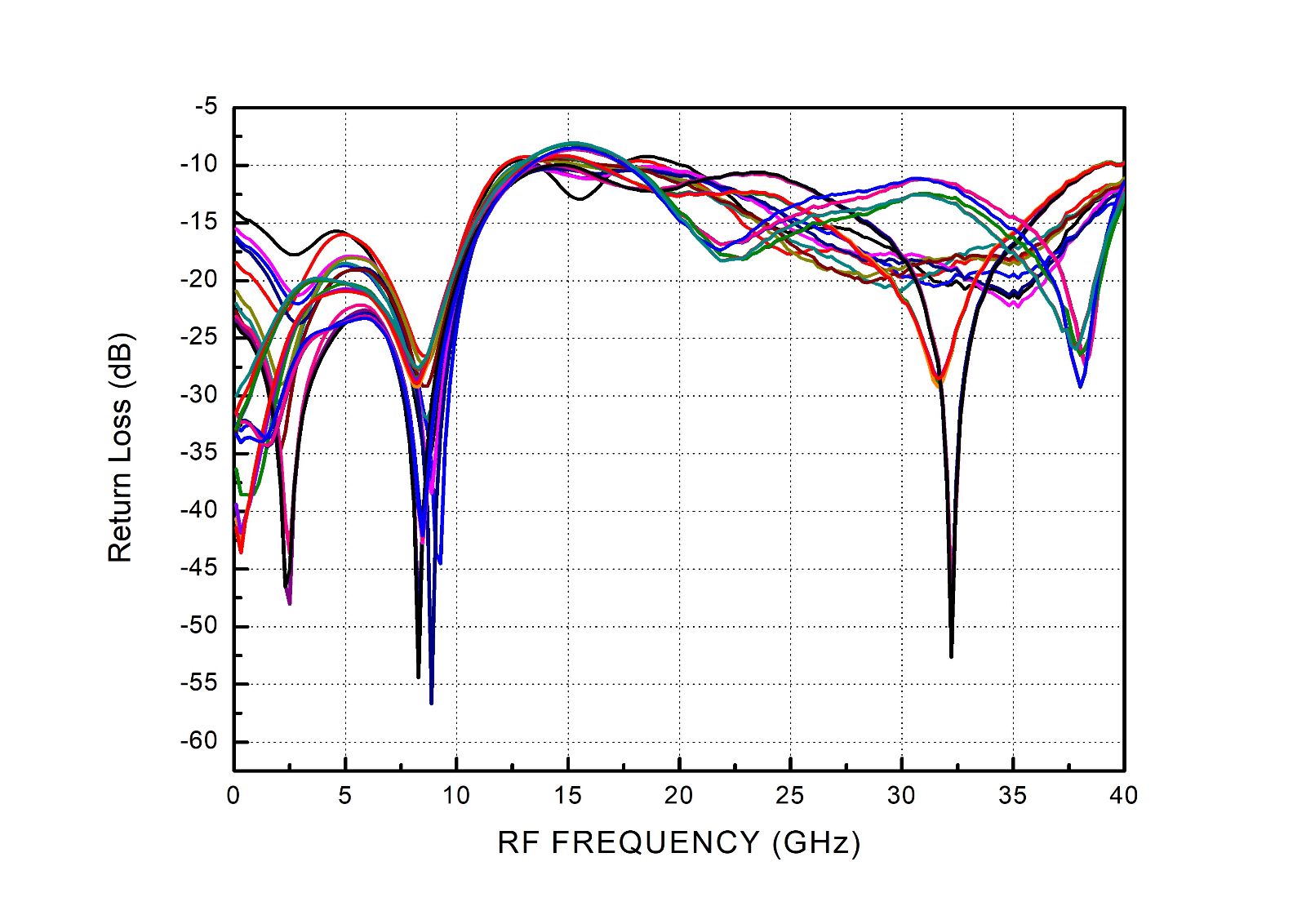

輸入回波損耗 | 10 | dB | ||

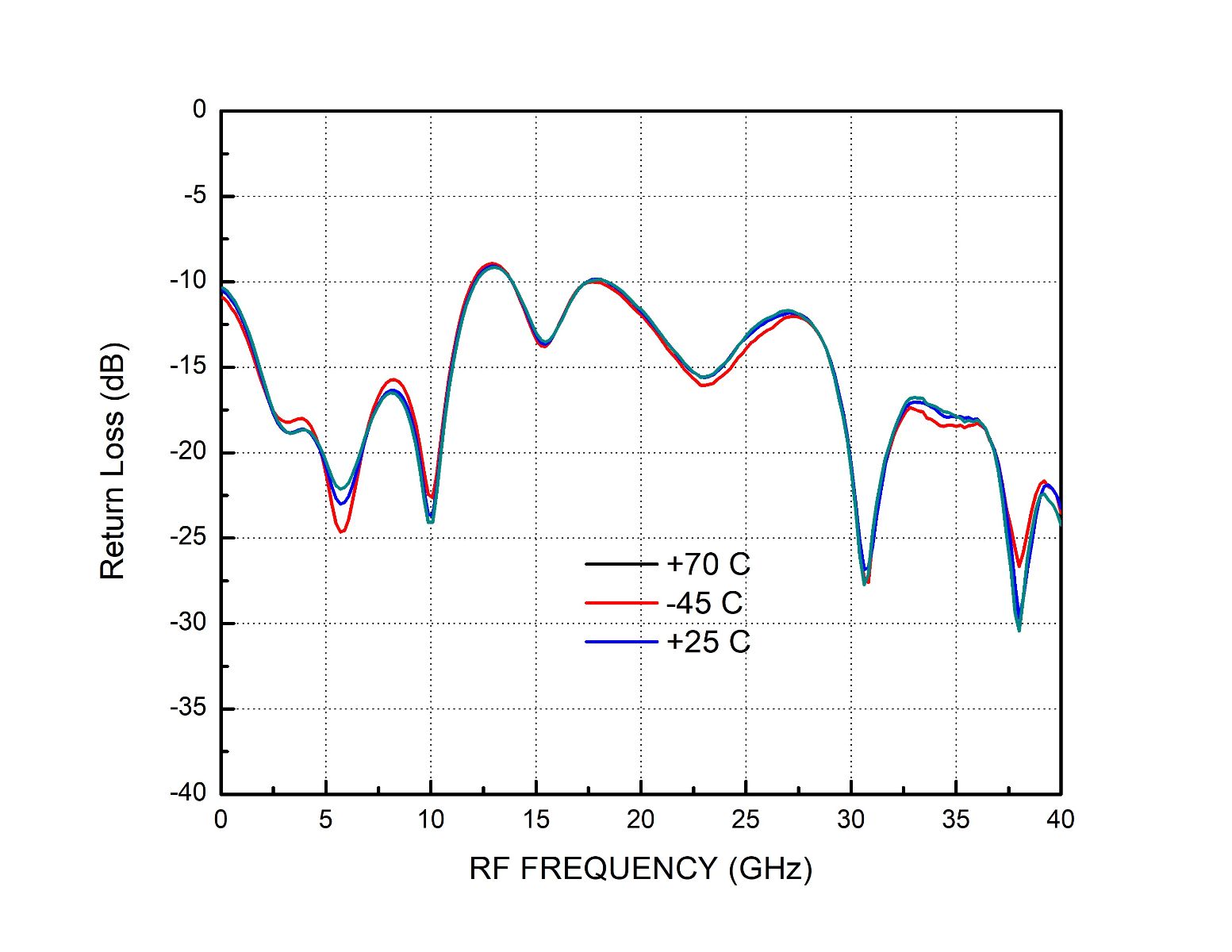

輸出回波損耗 | 10 | dB | ||
輸入功率0.1dB壓縮點 | dBm | |||
0.1~0.5GHz | 20 | |||
0.5~40GHz | 25 | |||
輸入功率IP3 | dBm | |||
0.1~0.5GHz | 40 | |||
0.5~40GHz | 43 | |||
切換時間 | 90 | ns | ||
電流 | 10 | mA | ||
電壓類型 | 參數 | 數值 |
電源電壓 | Vcc | +5V |
控制電壓 | 低 | 0~+0.8V@1μA |
高 | +2~+5V@1μA |
參數 | 數值 |
最大輸入功率Pin | +25dBm |
最大偏置電壓 | +7V |
儲存溫度 | -55℃~+110℃ |
工作溫度 | -45℃~+85℃ |

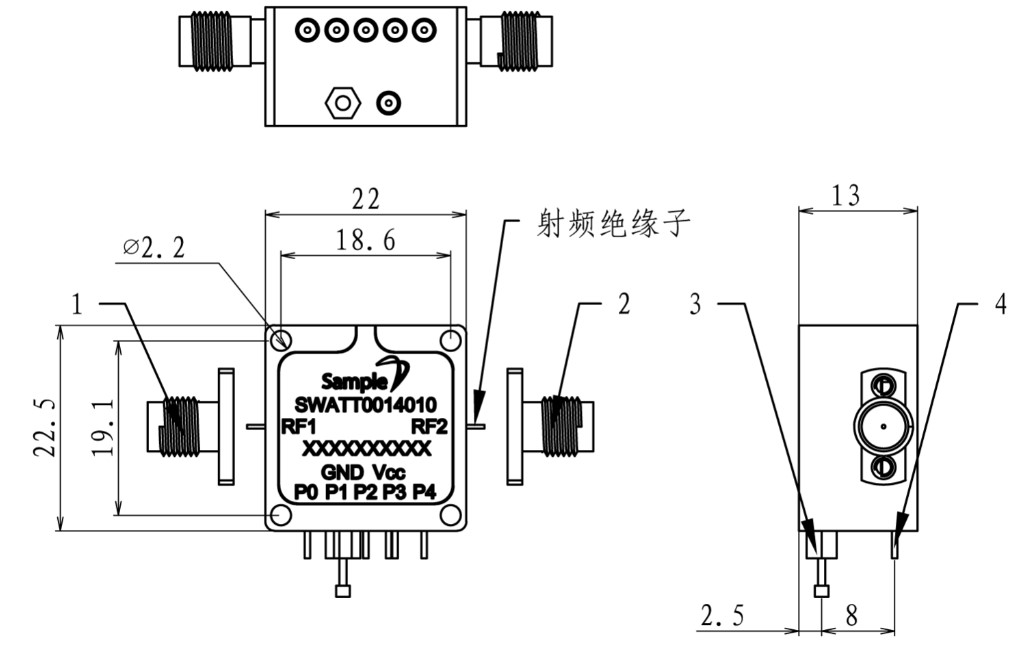

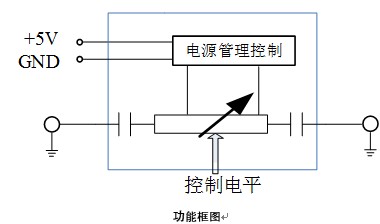

接口序號 | 描述 |
RF1、RF2 | 射頻輸入/輸出端口隔直流，匹配至50Ω |
P0~P4 | 衰減控制端（0/+5V），0.6mm直徑絕緣子 |
+5V | 供電電源，0.6mm直徑絕緣子 |
GND | 地，金屬接地端子 |
控制電壓輸入 | 衰減狀態 RF1~RF2 | ||||
P4 16dB | P3 8dB | P2 4dB | P1 2dB | P0 1dB | |
高 | 高 | 高 | 高 | 高 | IL |
高 | 高 | 高 | 高 | 低 | 1dB |
高 | 高 | 高 | 低 | 高 | 2dB |
高 | 高 | 低 | 高 | 高 | 4dB |
高 | 低 | 高 | 高 | 高 | 8dB |
低 | 高 | 高 | 高 | 高 | 16dB |
