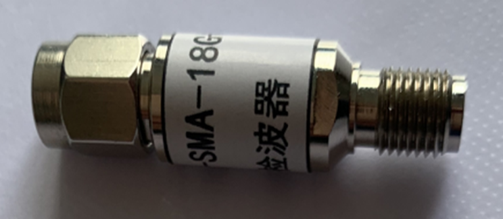

SMA系列射頻/同軸檢波器10MHz~40GHz

盛鉑科技SMA系列同軸/射頻檢波器適用于通信、雷達、電子對抗、導航、微波測量等各種軍用或民用電子設備中功率檢測、視頻檢測、信號源的穩幅以及傳輸與反射的掃頻測量等。采用低勢壘肖特基二極管作為檢波器件， SMA同軸接頭輸入，正檢波或負檢波電壓輸出，具有體積小、靈敏度高、響應速度快、頻率響應好、使用頻帶寬等優良性能。

產品特點

頻率范圍：10MHz~40GHz
最大輸入功率：+20dBm（100mW）
最小電平靈敏度：≥0.5mV@1μW

應用廣泛

SMA同軸檢波器系列產品，適用于射頻微波信號的包絡檢波，具備連續波檢波輸出、脈沖檢波輸出能力。

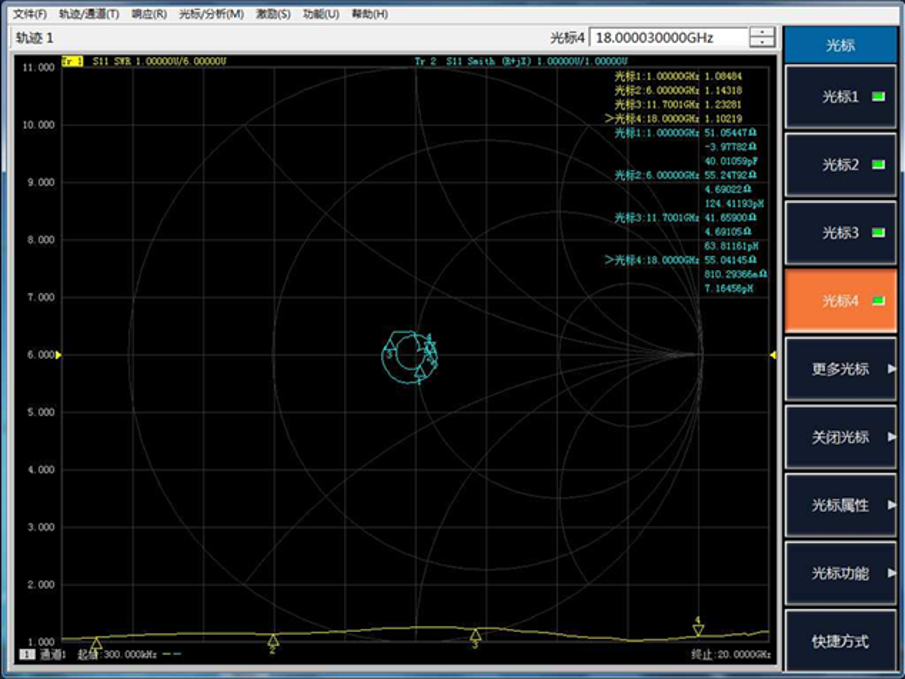

檢波器優良的駐波比性能：減小測量不確定性誤差；
良好的寬帶幅頻特性：用于寬帶調制信號檢波測量時降低測量誤差；
高速脈沖響應特性：用于脈沖信號檢測時，減小邊沿失真

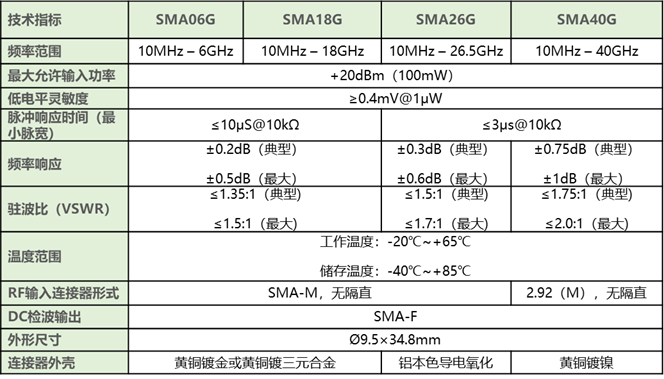

技術指標

注意事項

本品屬于靜電敏感部件，儲存、運輸、使用時注意靜電防護；

輸入無隔直功能，不允許輸入直流信號；
請在訂貨時務必注意對應不同輸出極性（正或負）的型號。

訂貨信息

SMA06G+：10MHz~6GHz同軸檢波器，正檢波電壓輸出；

SMA06G- ：10MHz~6GHz同軸檢波器，負檢波電壓輸出；

SMA18G+：10MHz~18GHz同軸檢波器，正檢波電壓輸出；

SMA18G- ：10MHz~18GHz同軸檢波器，負檢波電壓輸出；

SMA26G+：10MHz~26.5GHz同軸檢波器，正檢波電壓輸出；

SMA26G- ：10MHz~26.5GHz同軸檢波器，負檢波電壓輸出；

SMA40G+：10MHz~40GHz同軸檢波器，正檢波電壓輸出；

SMA40G- ：10MHz~40GHz同軸檢波器，負檢波電壓輸出；
