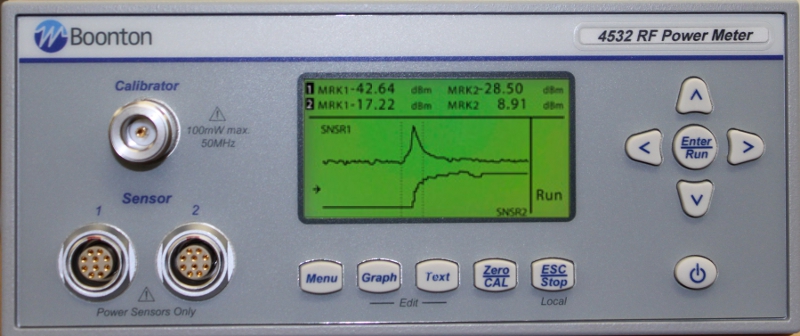

Boonton4530系列射頻功率表

對于許多應用而言，Boonton4530系列正好是理想的功率表。如果預算緊張，還要滿足可靠、精確的射頻功率和射頻電壓測量要求，4531（單通道）和4532（雙通道）就是您的明智選擇。 由于4530兼容超過80款Boonton傳感器，故其可為種類繁多的應用提供測量解決方案。

經濟型峰值和CW功率表以及射頻電壓表
10kHz至110 GHz
110dB的動態范圍
500次測量/秒（GPIB）

Boonton 4530系列射頻功率表結合了實驗室檔次儀器的準確度以及生產線測試所需的高速度.利用專利的測試技術準確地測試數字調制信號.不管你是測試連續波功率或WCDMA ,HDTV等峰值功率, Boonton4531單通道和4532雙通道射頻功率表都是高性能生產測試的明智選擇.

4530系列不單只是一個簡單的射頻功率表.它能測試連續波功率,峰值功率,電壓以及提供功率統計分析(CDF和PDF). 4530系列能兼容Boonton多種類射頻功率探頭及電壓探頭,從同軸雙二極管型到熱偶探頭,測試可達40GHz.探頭設定容易并準確,因為當探頭連接后,校準及設定數據會從探頭自動下載. 4530 提供了在它的寬動態范圍準確的CW功率測量–沒有小功率計要求的范圍變化引起的非線性動態范圍中斷和非線性。我們的熱偶和峰值功率探頭從不需要切換，甚至我們的CW二極管探頭-具有9dB的動態范圍-只要使用兩個大的重疊的范圍.

4530系列測試當今混合的數字調制信號的精確峰值及平均功率.達到20MHz的調制帶寬在4530系列范圍之內,所以4530系列是測試CDMA, WCDMA, CDMA2000, TDMA, GSM, GSM-EDGE, GPRS, OFDM, HDTV及UMTS等信號的很好的選擇. 4530系列以圖形格式顯示周期性及脈沖波形,以及一系列的自動測試功能能描繪脈沖信號的時間及功率剖面圖. 強大的觸發,有效采樣速率高達和可編程的光標允許從脈沖邊沿進行精確的時間延遲的即時功率測試. 配合內部或外部觸發,你可以執行時間閘或功率閘的峰值功率或平均功率. 觸發可以是同步或非同步.可以調節顯示觸發前或觸發后,觀察波形任何部分.

功能

?   峰值功率

?   頻率范圍: 50MHz至40GHz

?   動態范圍:> 60dB

?   帶寬: 20MHz

?   連續波功率

?   頻率范圍: 10KHz至40GHz

?   動態范圍: 90dB

在CDMA或其他擴頻信號,4530系列的統計分析模式允許在任何信號電平下功率全面仿形。4530使得這些混合的測量盡可能快速，由于持續獲得1 MSample/sec以上的速率。并且平滑，自由范圍（range-free）操作以允許代表快速獲取和分析。

射頻電壓探頭套裝

訂購信息

4531：單通道射頻功率表

4532：雙通道射頻功率表
