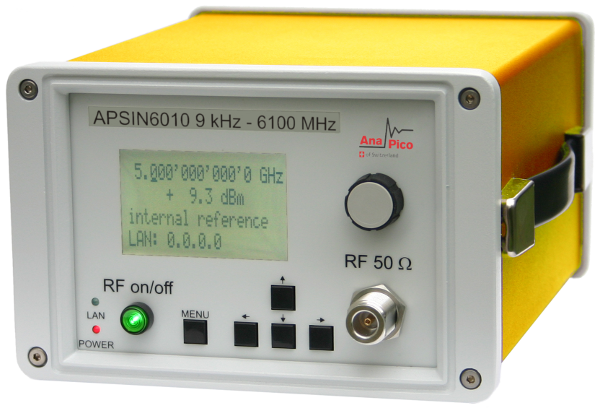

首頁 > 產品展示 > 射頻、微波信號產生與分析 > 射頻/微波信號源 > Anapico APSIN6010便攜式6.1 GHz射頻信號發生器
APSIN6010提供完整的射頻信號發生器功能，包括OCXO穩定低相位噪聲信號（頻率分辨率達μHz級）、寬且精準平衡的輸出功率范圍、擴展調制功能和高速轉換。
它適用于各種強制需要高質量模擬信號的應用，在需要以具有吸引力的價格實現小型射頻性能時，可成為昂貴的射頻信號發生器的替代品。
APSIN6010HC十分緊湊與堅固的設計可以非常低的直流功耗（僅12瓦）運行，且散熱低、無需嘈雜的風扇。這為APSIN 6010帶來非常大的優勢，可用于實驗室或生產測試車間等環境。
低功率設計允許使用可選內置電池模塊，使之成為真正的便攜式儀器，特別適合現場測試、安裝和維護等。
另可提供19英寸機架安裝解決方案。
APSIN 6010支持各種標準接口，如USB（USBTMC）、LAN（VXI-11）或GPIB，并可提供帶編程示例的API。

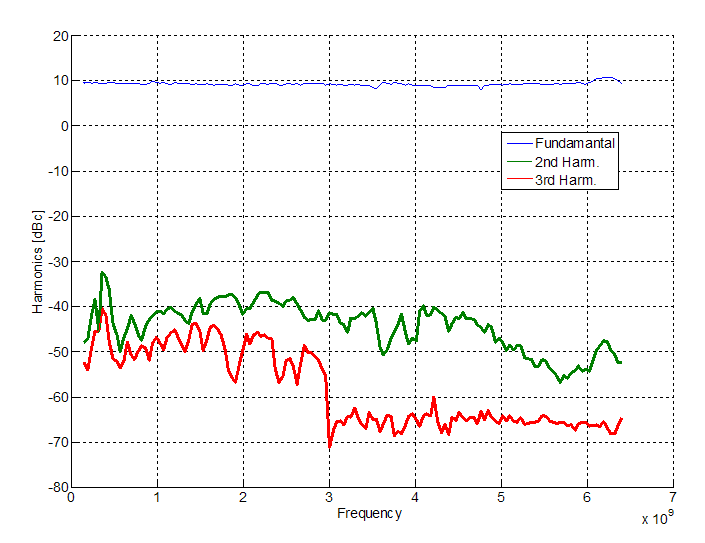

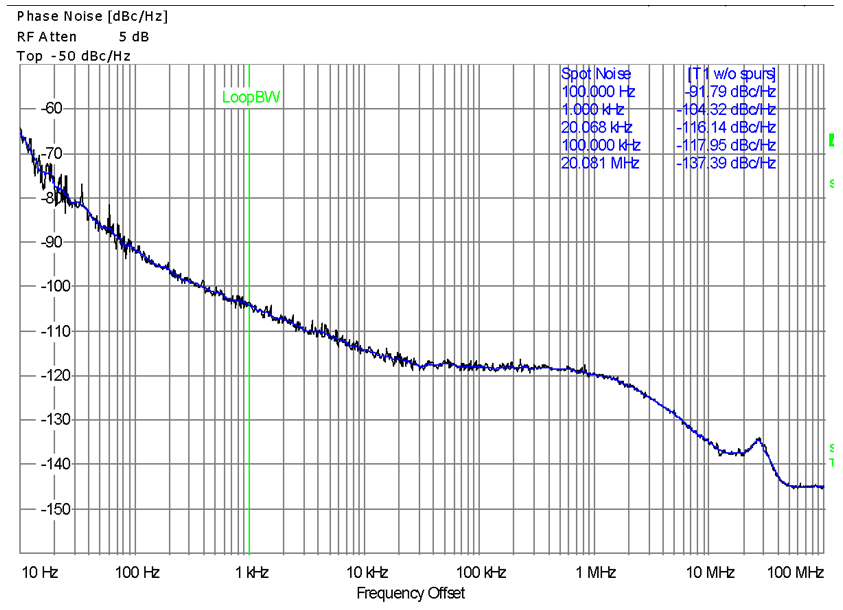

相位噪聲 諧波特性
技術指標：
參數 | 最小值 | 類型 | 最大值 | 注釋 |
頻率范圍 | 9 KHz | 6.1 GHz | ||
分辨率 | 0.001 Hz | |||
相位分辨力 | 0.1 deg | |||
頻率更新速率 | 300ms | 時間從接收到SCPI命令開始 | ||
列表/掃描模式 | 200 ms | 固件 | ||
SSB相位噪聲@1 GHz | ||||
@ 20 kHz，來自載波 | -130 dBc/Hz | 參見測得相位噪聲曲線圖 | ||
總跳動 | 68 fs RMS | 10 Hz ~ 1 MHz | ||
頻譜純度 | ||||
輸出諧波 | -40 dBc | -30 dBc | Pout=+10 dBm； | |
次諧波 | -70 dBc | |||
非諧波雜散 | ||||
<1 MHz | -70 dBc | -60 dBc | Pout=+10 dBm | |
> 1 MHz | -75 dBc | -65 dBc | ||
殘余FM @ 1 GHz | 3 Hz | 0.3 kHz至3 kHz，加權（ITU-T） | ||
12 Hz | 0.03 kHz至23 kHz | |||
殘余AM @ 1 GHz | 待定 | RMS值（0.01 kHz至15 kHz） | ||
功率級 | ||||
范圍 | ||||
<5.0 GHz | -30 dBm | +15 dBm | ALC開 | |
>5.0 GHz | -30 dBm | +13 dBm | ||
-120 dBm | +13 dBm | 有選件PE3 | ||
分辨率 | 0.01 dB | |||
電平不確定性 | <0.8 dB | ALC開，>-30 dBm | ||
<1.2 dB | ALC開，>-110 dBm | |||
輸出阻抗 | 50W | |||
VSWR | < 2 | |||
基準頻率輸入 | 8 MHz | 200 MHZ | 用戶可編程 | |
基準輸入電平 | -5 dBm | 0 dBm | +13 dBm | |
鎖定范圍 | +/-1.0 | |||
1000ppm | ||||
基準輸入阻抗 | 50 Ws | |||
內部基準頻率輸出 | 10MHZ | |||
內部基準的初始精度 | ±40 ppb | 在23±3℃下，在標定時間進行標定 | ||
溫度穩定性（0至50℃） | ±100 ppb | |||
第一年老化 | 0.5″pp |
