FFC1000A 系列全頻帶微波寬帶變頻器

1  技術指標

1.1  上變頻通道

A.        射頻輸出信號頻率范圍：800MHz～20/26.5/40/50GHz

B.        射頻輸出信號功率范圍：

a)        -120～15dBm

b)        -120～25dBm （HPA選件，40GHz以下）

c)        -120～20dBm （HPA選件，40~50GHz）

C.        中頻輸入信號頻率范圍：0.1～5GHz （中頻相對帶寬10%~50%）

D.       中頻輸入信號功率范圍：-10～0dBm

E.        通道增益調整步進：0.25dB

F.         瞬時帶寬：10MHz/20MHz/50MHz/100MHz/200MHz/500MHz/1GHz/2GHz，八檔可設置

G.       雜散電平：-50dBc

H.       平坦度：±1.5dB

I.          端口駐波系數：1.8

上變頻通道典型測試曲線如下：

圖1         35GHz載波輸出信號平坦度

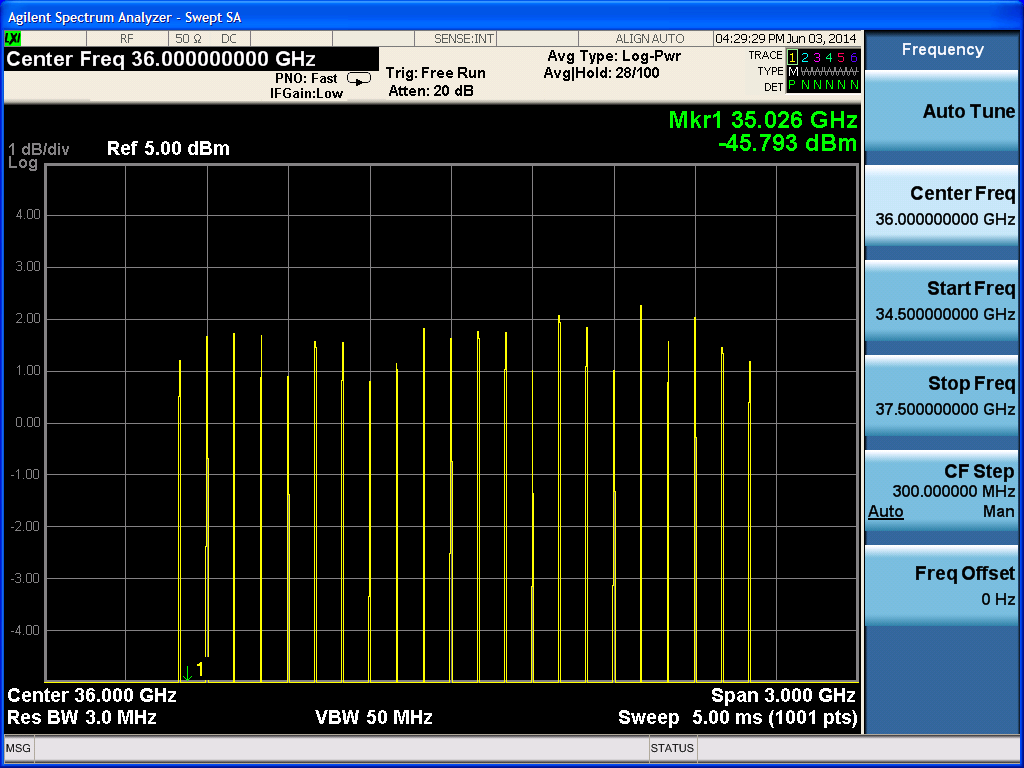

圖2         36GHz載波輸出信號平坦度

1.2  下變頻通道

A.        射頻輸入信號頻率范圍：1～20/26.5/40/50GHz

B.        中頻輸出信號頻率范圍：0.1～5GHz （中頻相對帶寬10%~80%）

C.        射頻輸入信號功率范圍：-70～30dBm

D.       增益：90dB

E.        通道增益調整步進：0.25dB

F.         噪聲系數：8dB （選配LNA選件）

G.       中頻輸出信號功率范圍：-10～10dBm

H.       瞬時帶寬：10MHz/20MHz/50MHz/100MHz/200MHz/500MHz/1GHz/2GHz，八檔可設置

I.          雜散電平：-50dBc

J.          平坦度：±1.5dB

K.         端口駐波系數：1.8

下變頻通道典型測試曲線如下：

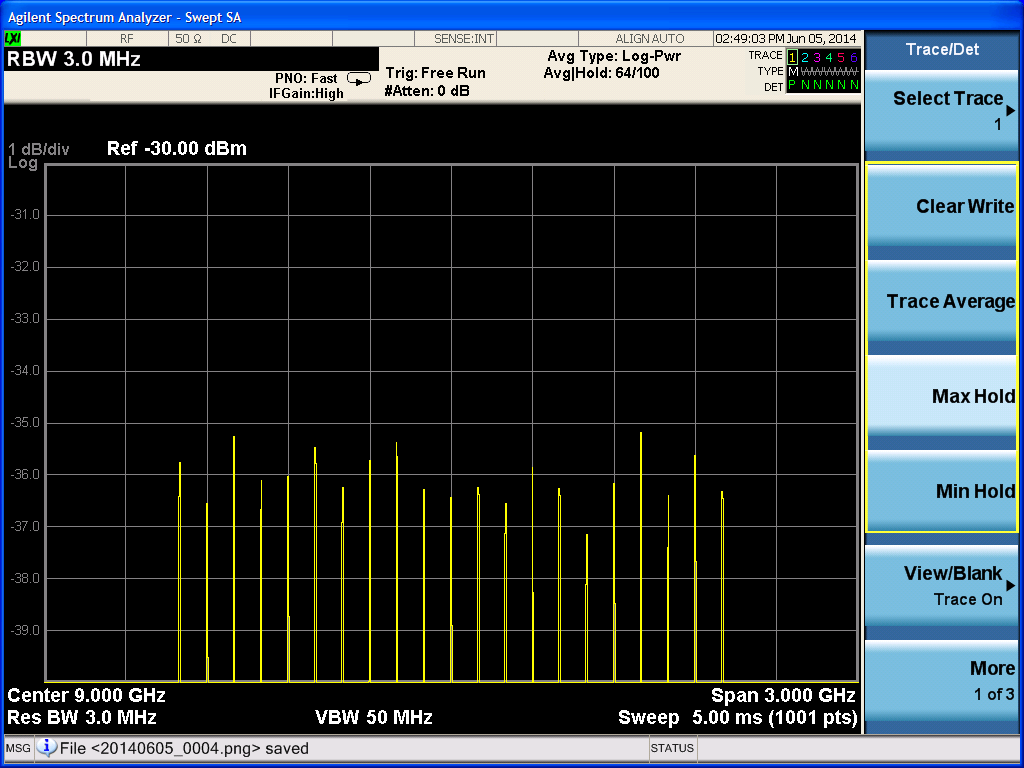

圖3         下變頻通道平坦度（第二中頻輸出）

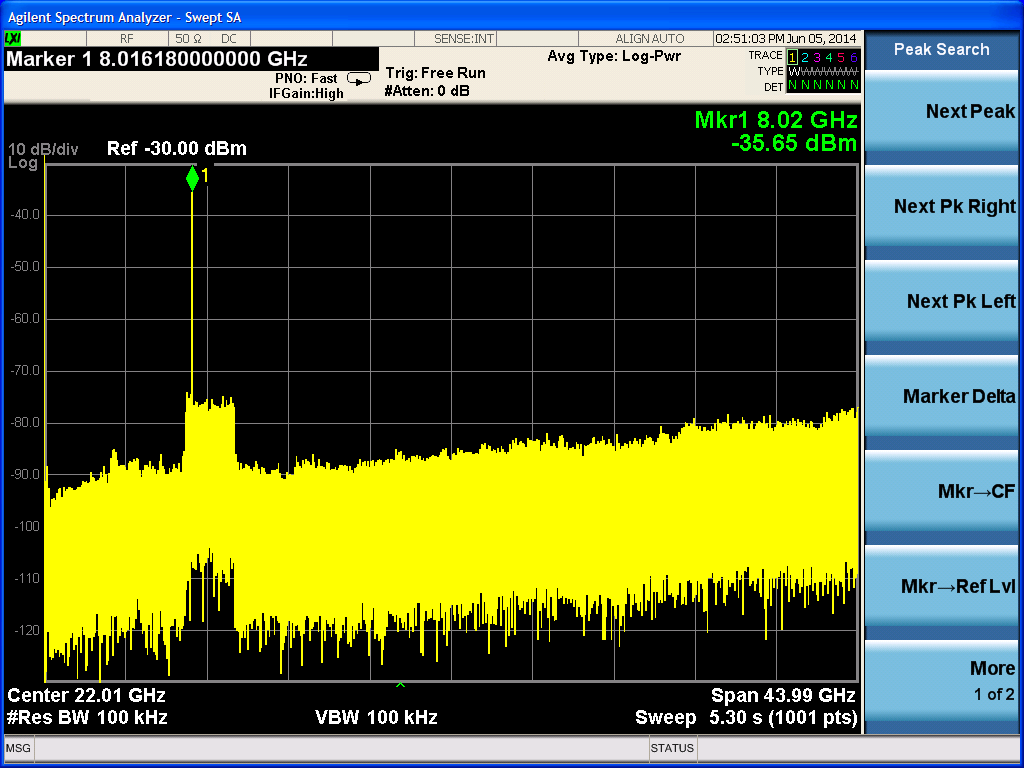

圖4         下變頻信號雜散和噪聲

1.3  本振部分

A.        頻率步進：1Hz

B.        頻率切換時間：200ns

C.        相位噪聲：-80dBc/Hz@1kHz（50GHz頻率）

D.       參考輸入標稱頻率：10MHz

E.        參考輸入鎖定范圍：-0.05ppm~0.05ppm

F.         參考輸入信號功率：1dBm~5dBm

G.       參考輸出標稱頻率：10MHz

H.       參考輸出頻率精度：0.05ppm

I.         參考輸出信號功率：4dBm~6dBm

本振相位噪聲測試曲線如下：

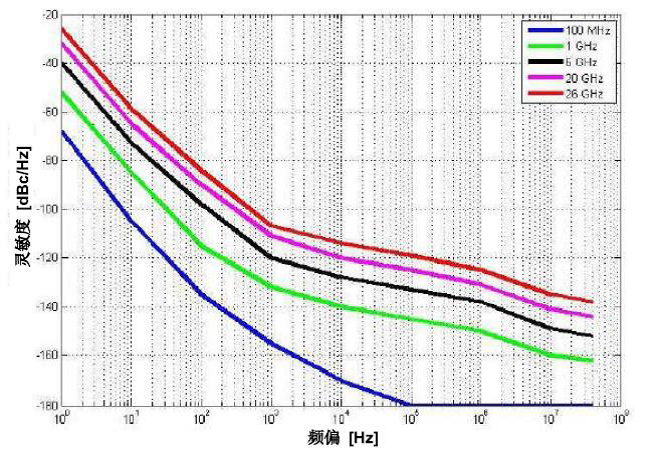

圖5         本振信號相位噪聲測試曲線

表1 FFC1000A產品配置表
