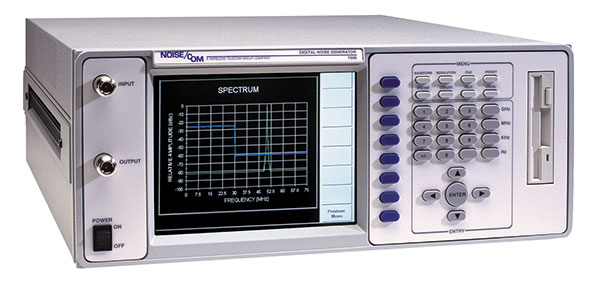

DNG7500數字白噪聲信號源

Noisecom的DNG7500可以產生使用者指定的可編程偽隨機噪聲和連續波信號頻譜。它可以產生70MHz帶寬的包含白噪聲和連續波形(CW)的射頻頻譜輸出來模擬真實世界的噪聲和干擾環境。具體有關噪聲和CW波形參數的輸入可以通過鍵盤和8.4英寸的彩色圖形用戶界面(GrahpicUserInterfaceGUI)上進行。它也可以基于用戶提供的數據文件來產生對應波形；儀器的標準配置包含有一個GPIB，IEEE-488外部控制接口。DNG7500可以基于設定參數來提供數字化模仿附加性高斯白噪聲(AWGN)，有關參數含：磚墻濾波器的精確開始和結束頻率，傾斜(可調頻),可調頻率,帶寬和深度的帶阻濾波器；

DNG7500還可以提供具有精確相對幅度的噪聲和連續波混合的相鄰或重疊信號。

CW信號的幅度和頻率為可編程，作為選件的其它類型的信號也可包括或經過Ethernet接口來載入。DNG7500的硬件核心包括一個高性能的14位，150MS/s采樣的任意波形發生器(AWG)，儀器帶有64M的內存，它們為精確的信號和噪聲模擬提供了保證。

             波形編輯顯示                        繪制預期頻譜                              實際波形在頻譜儀上的顯示

通用指標

·           70MHz的RF輸出帶寬產生的噪聲和干擾信號可適用于眾多通訊系統應用

·           圖形用戶界面，可以繪制預期頻譜

·           8.4英寸的彩色VGA顯示

·           面板鍵盤提供方便的操作

·           構造波形的前面板輸入

·           外接標準鍵盤接口

·           N(母)型信號輸出接口

·           GPIB IEEE-488接口

·           64M內存

·           用可編程的CW和噪聲信號的參數產生和保存與Windows XP兼容的波形

·           在顯示屏預覽CW和噪聲頻譜

·           可變輸出衰減器

·           可外接鍵盤，鼠標，顯示器，和GPIB設備

·           標準的機架安裝尺寸

·           通過集成GPIB和Ethernet接口進行遠程操作

·           N型信號輸出接口，最大VSWR為1.50:1

                   提供精確帶寬的偽隨機噪聲         衛星通訊中的噪聲和干擾           噪聲功率比(NPR)測試

技術指標

RF輸出

     頻率范圍:500 kHz 到70 MHz

     頻率分辨率：噪聲1 Hz

     連續波(CW) 1 KHz

     輸出帶寬：70 MHz

     輸出功率：0 dBm

     輸出衰減器：63.9 dB，以0.1 dB為步進

     阻抗：50Ω

     VSWR：1.5:1

     輸出連接頭：N型

     諧波有關的毛刺：-60 dBc(典型)

     非諧波有關的毛刺：-60 dBc(典型) <50MHz

     -55 dBc(典型) <60MHz

     -50 dBc(典型) >60MHz

任意波形發生器(AWG)

      內存：      標準32 MB

                       選件升級到64 MB 內

      DAC分辨率：14 bitsDAC

      采樣速度：  150 Ms/S
