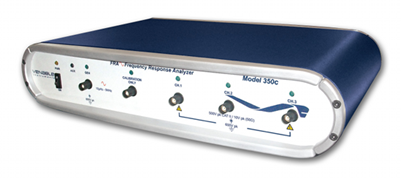

Venable350c型頻率響應分析儀結合了新的模擬和數字技術，以及先進的數字信號處理技術，以提供多樣化測試與分析功能。這一綜合性硬件與軟件系統可執行非常精密的測試功能，具有10μHz至40MHz的頻寬和3個輸入通道，通道之間隔離峰值電壓不超過600V。
Venable350c型頻率響應分析儀結合了新的模擬和數字技術，以及先進的數字信號處理技術，以提供多樣化測試與分析功能。這一綜合性硬件與軟件系統可執行非常精密的測試功能，具有10μHz至40MHz的頻寬和3個輸入通道，通道之間隔離峰值電壓不超過600V。
350c，再加上Venable基于K系數的自有軟件（現在被稱為Stability Analysis?，是用于電源設計的完整、精確和易于使用的系統。我們類似Spice?的建模程序和3種電路拓撲技術為設計工程師提供了一站式解決方案，消除了試驗和誤差，提高了生產率。結果和圖表可以為jpeg或.ven格式輕松導出，用于演示圖表或離線數據處理。此外也可通過我們的閱讀器查看.ven文件，閱讀器可免費下載。Venable通過行業標準IEEE-488接口運行，可導入/導出至MATLAB?和Excel?，并以.jpeg文件格式保存伯德/阻抗圖。導出的圖片可用于圖形演示軟件或保存為.ven文件，進行離線數據處理。
Venable儀器包含了新的CPLD技術，用以釋放專用處理器的功率，從而執行所有數據采集和分析功能。一個單獨的處理器處理所有通信功能。佳性能來源于使用CPLD內部存儲器，實現處理器和模擬硬件之間的異步緩沖。
350c對所有三個輸入通道執行同步分析，可靠地收集所有數據。它是真正的多功能儀器，通過一個堅固的便攜式工具箱（僅重12磅），幫助您實現各種應用。
信號源 | |
頻率范圍： | 正弦波10μHz至5MHz（350C 5MHz） |
正弦波10μHz至20MHz（350C 20Mhz） | |
正弦波10μHz至40MHz（350C 40Mhz） | |
矩形波10uHz至1MHz（矩形波） | |
AC振幅 | 1mV至10V |
直流偏壓 | ±10V，10mV步進 |
模式: | 單頻，正弦掃描和線性掃描 |
對數掃描 | 0.1–2000步，十進制步進，10uHz–40MHz每步 |
輸出振幅補償： | 動態調整輸出，通過Venable軟件控制，保持對電路的恒定電平輸入 |
輸出阻抗： | 可切換50歐姆/2歐姆 |
輸出配置： | 單端浮地 |
機箱接地隔離： | 600V |
分析 | |
測量頻率范圍： | 10μHz至40MHz |
輸入方式： | 單端浮地輸入 |
可選輸入阻抗： | 50歐姆或1兆歐（默認） |
測量精度： | ± 0.03dB + 0.1dB/MHz； |
± 0.4deg + 1deg/MHz | |
測量技術： | 窄帶DFT |
延遲時間： | 0-100秒 |
積分時間： | 20msec至100ksec |
積分周期： | 1-9999周期 |
輸入耦合： | 直流，自動直流偏置消除 |
輸入范圍： | 10mV至500V峰值，11個量程，具有自動量程功能 |
動態范圍： | 120 dB |
CMRR/IMRR： | 120 dB |
最大輸入： | ±500Vpk |
最大輸入耐壓值： | ±600Vpk |
超限警報： | LED指示器 |
系統 | |
PC 接口： | IEEE-488標準協議接口，用于Windows下的USB、PCMCIA、PCI通訊接口 |
應用程序軟件： | Venable Stability Analysis? v5.1 for WinXP/7/8 |
數據分析： | 增益裕量、相位容限、阻抗；組件：R、L、C、Z |
