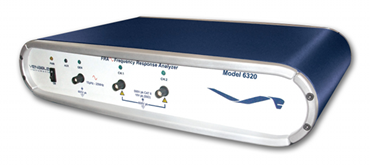

Venable6300型頻率響應分析儀結合了新的模擬和數字技術，以及先進的數字信號處理技術（DSP），以提供多樣化測試與分析功能。這一綜合性軟硬件系統具有非常精密的測試功能，具有10μHz至40MHz的頻寬和2個隔離輸入端，并受到保護，峰值電壓不超過600V。
Venable儀器公司推出下一代精確測量解決方案，可用于電源設計。Venable6300型頻率響應分析儀結合了新的模擬和數字技術，以及先進的數字信號處理技術（DSP），以提供多樣化測試與分析功能。這一綜合性軟硬件系統具有非常精密的測試功能，具有10μHz至40MHz的頻寬和2個隔離輸入端，并受到保護，峰值電壓不超過600V。
Venable的基于K系數的軟件，現已稱為Stability Analysis? v5.1。該6300型儀器是您目前用于測量相位/增益和阻抗的完整、精確且易用的系統。Venable通過行業標準IEEE-488接口運行，可導入/導出至MATLABTM和Excel?，并以.jpeg文件格式保存波德/阻抗圖。導出的圖片可用于圖片展示軟件或保存為.wen格式的文件，進行離線數據處理。
Venable儀器包含了新的CPLD技術，用以釋放專用處理器的功率，從而執行所有數據采集和分析功能。獨立處理器處理所有通信功能。不錯性能來源于使用CPLD內部存儲器，實現處理器與模擬硬件之間的異步緩沖。6300對兩個輸入端執行同步分析，可靠地收集所有數據。它是真正的多功能儀器，通過堅固的便攜式工具箱（僅重12磅），幫助您實現各種應用。工程師和科學家們現在可通過價格合理的緊湊系統——Venable 6300，獲取用于生產、研發實驗室、學術或現場操作的速度和技術。
信號發生器 | |
頻率范圍: | 正弦波1mHz ~ 15MHz (6305) |
正弦波1mHz ~ 25MHz (6320) | |
正弦波1mHz ~ 40MHz (6340) | |
矩形波1mHz至1MHZ | |
交流振幅 | 1mV ~ 10V |
直流偏置 | ±10V，10mV 步進 |
模式： | 單頻，正弦掃描與線性掃描步進 |
對數掃描 | 0.1 – 2000階/十進位 |
1mHz – 40MHz 步進 | |
輸出幅值壓縮 | 動態調節輸出至通過Venable軟件伺服保持恒定輸入水平 |
輸出阻抗： | 50 ohms/2 ohms可切換 |
輸出配置: | 單端浮動 |
機箱接地絕緣: | 600V |
分析儀 | |
測量頻率范圍: | 10μHz ~ 5MHz (6305) |
10μHz ~ 20MHz (6320) | |
10μHz ~ 40MHz (6340) | |
輸入配置: | 單端浮動 (600V) |
可選輸入阻抗： | 50 ohms 或 1 兆歐 (默認值) |
測量精確度： | ± 0.03dB + 0.1dB/MHz; |
± 0.4deg + 1deg/MHz | |
測量技術 | 窄頻DFT |
延遲時間：0-100秒 | |
積分時間：20毫秒~100千毫秒 | |
積分周期：1-9999周期 | |
輸入耦合度： | DC，自動直流偏移消除 |
輸入范圍: | 10mV ~ 500Vpk 全部11個范圍 |
自動調節范圍 | |
動態范圍： | 120 dB |
CMRR/IMRR： | 120 dB |
最大輸入 | ±500Vpk |
最大輸入耐受電壓 | ±600Vpk |
過載警報 | LED指示器 |
