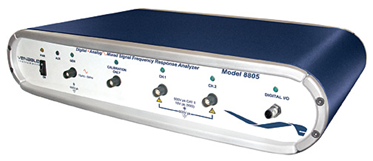

Venable 8805模數混合頻率響應分析儀

接口

12C和同步輸出（3.3V）

整合周期

1-10

測量頻率范圍：

10mHz–1MHz

支持的處理器

請聯系盛鉑科技

模擬分析儀

測量頻率范圍:

10μHz ~ 5MHz

輸入配置:

單端浮動 (500V)

可選輸入阻抗：

50 ohms 或 1 兆歐 (默認值)

測量精確度：

± 0.03dB + 0.1dB/MHz;

± 0.4deg + 1deg/MHz

測量技術

窄頻DFT

延遲時間：0-100秒

積分時間：20毫秒~100千毫秒

積分周期：1-9999周期

輸入耦合度：

DC，自動直流偏移消除

輸入范圍:

10mV ~ 500Vpk 全部11個范圍

11范圍全量程，自動調節范圍

動態范圍：

120 dB

CMRR/IMRR：

120 dB

最大輸入

±500Vpk

最大輸入耐受電壓

±600Vpk

過載警報

LED指示器

信號發生器

頻率范圍:

正弦波1μHz ~ 5MHz

矩形波10μHz至1MHZ

交流振幅

1mV ~ 10V

直流偏置

±10V，10mV 步進

模式：

單頻，正弦掃描與線性掃描步進

對數掃描

0.1 – 2000階/十進位

10μHz – 5MHz 步進

輸出幅值壓縮

動態調節輸出至通過Venable軟件伺服保持恒定輸入水平

輸出阻抗：

50 ohms/2 ohms可切換

輸出配置:

單端浮動

機箱接地絕緣:

600V

系統

PC接口:

USB 2.0 可用，采用IEEE-488標準接口，用于Windows下的USB、PCMCIA、PCI

輔助輸出：

12Vdc/400mA 4.8W用于附件

應用軟件：

Venable Stability Analysis? v5.1，WinXP/7/8

實時顯示更新

每個點均據實標出

數據分析：

增益容限、相位容限、阻抗；組件：R、L、C、Z

功率要求：

90 到 264Vac，48到 62Hz，30VA

重量/尺寸

12 磅- 17”x10”x3.5”
