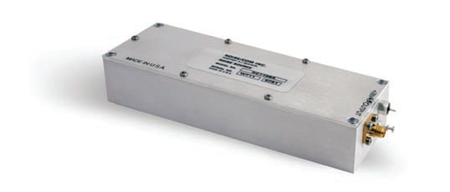

NC1000系列放大器噪聲模塊設計用于測試有線電視設備，安全通信通道和軍事干擾系統的抗噪聲性能。小于等于0dBm的低功率模塊可用于多種應用的隨機抖動源，包括PCI-Express，Infiniband，和10 GigE。對于特定應用，可調整頻寬，輸出功率和平面度。此外，還新研發了TTL控制的衰減特性和差分輸出等功能，供您選擇。
放大噪聲模塊，AWGN達+13dBm，頻寬達10GHz
主要應用：
? 10 GbE
? IEEE 802.3
? 無線寬帶
? PCI-Express
? CATV
? 干擾系統
主要規格：
?功率高達: +13dBm
?標準輸入電壓: +28VDC（1.5GHz以下）
+15VDC（高于1.5 GHz）
?工作溫度: -35°至 +100°C
?貯藏溫度: -65°至 +150°C
?典型溫度系數: 0.025dB/°C
?電源電壓靈敏度: 0.25dB/1%ΔV
?輸出接頭: SMA母形接頭
高功率模塊主要參數:
型號 | 頻率范圍 | I （max） （mA） | ||||
功率（dBm） | dBm/Hz | 平坦度（dB） | μV/ ?Hz | |||
NC1101A | 10 Hz至20 kHz | +13 | -30 | ±0.5 | 7071 | 70 |
NC1103A | 10 Hz至500 kHz | +13 | -44 | ±0.5 | 1414 | 150 |
NC1105A | 10 Hz至10 MHz | +13 | -57 | ±.75 | 316 | 160 |
NC1107A | 100 Hz至100 MHz | +13 | -67 | ±1.0 | 100 | 160 |
NC1108A | 100 Hz至500 MHz | +10 | -77 | ±1.5 | 31.6 | 160 |
NC1109A | 100 Hz至1 GHz | +10 | -80 | ±2.0 | 22.4 | 160 |
NC1110A | 100 Hz至1.5 GHz | +10 | -82 | ±2.0 | 18.2 | 160 |
高峰值系數模塊主要參數：
型號 | 頻率范圍 | I （max） （mA） | ||||
功率（dBm） | dBm/Hz | 平坦度（dB） | μV/ ?Hz | |||
NC1111A | 1 GHz至2 GHz | -10 | -100 | ±2.0 | 2.24 | 250 |
NC1111B | 1 GHz至2 GHz | 0 | -90 | ±2.0 | 7.07 | 250 |
NC1112A | 20 MHz至2 GHz | -10 | -103 | ±2.5 | 1.58 | 250 |
NC1112B | 20 MHz至2 GHz | 0 | -93 | ±2.5 | 5.02 | 250 |
NC1113A | 10 MHz至3 GHz | -10 | -105 | ±2.5 | 1.12 | 250 |
NC1113B | 10 MHz至3 GHz | 0 | -95 | ±2.5 | 5.02 | 250 |
NC1124A | 2 GHz至4 GHz | -10 | -103 | ±2.5 | 1.58 | 250 |
NC1126A | 2 GHz至6 GHz | -14 | -110 | ±2.5 | 0.71 | 250 |
NC1128A | 10 MHz至10 GHz | -17 | -117 | ±3.0 | 0.32 | 250 |
