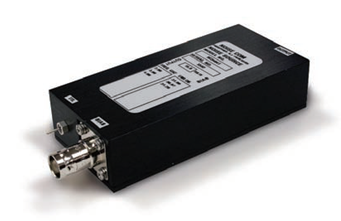

NC3400系列噪聲源的校準精度和平坦度因其低VSWR特性得到增強。隨著噪聲源偏壓的打開和關閉，內置隔離器可提供幾乎恒定的輸出阻抗。隔離器也可保護噪聲二極管免受入射射頻功率的影響（更高功率的裝置請咨詢我們）。
Noisecom的NC3400系列是要求高ENR的應用的不錯的選擇，并且可避免輻射計和雷達系統中出現射頻功率相關的突發事件
SMA母形接頭為射頻輸出和標配；BNC凹形接頭為偏壓輸入標配?？商峁┢渌宇^選件。
主要應用：
? 雷達系統
? 高NF設備測量
? 自動測試設備（ATE）
主要規格：
? ENR高達35dB
? VSWR< 1.25:1
? 標準輸入電壓：+28VDC
? 噪聲輸出上升和下降時間短于1μs
? 最大插入：平均1W
? 射頻功率： 峰值100W
? 典型電流：12至15mA
15.5dB噪聲系數測試儀兼容類型主要參數:
型號 | 頻率范圍（GHz） | 噪聲輸出 ENR（dB） | 全頻帶平坦度（dB）* | 最大VSWR（開/關）** | I（最大）（mA） |
NC3404 | 2 - 4 | 30 - 36 | ± 0.75 | 1.25:1 | 30 |
NC3405 | 4 - 8 | 30 - 35 | ± 0.75 | 1.25:1 | 30 |
NC3406 | 8 - 12 | 28 - 33 | ± 0.75 | 1.25:1 | 30 |
NC3407 | 12 - 18 | 26 - 325 | ± 0.75 | 1.25:1 | 30 |
*針對小于中心頻率10%的帶寬進行了優化的裝置平坦度小于±0.25dB。對于帶寬減小的裝置，其VSWR也可能得到改進。
**N接頭的VSWR為1.35:1，最高不超過12 GHz。不建議將N接頭用于頻率高于12 GHz的情況。
注：標準校準點位于每1GHz處
選件 | 描述 |
NC34opt01 | N 公輸出接頭 |
NC34opt02 | SMA 公輸出接頭 |
NC34opt03 | +15VDC輸入電壓 |
NC34opt04 | +28VDC，可調節（穩定輸出，變化在±2V內） |
NC34opt05 | TTL控制“高”開啟（添加后綴T） |
NC34opt06 | SMC 公偏壓接頭 |
NC34opt07 | 用于偏壓連接的焊片 |
