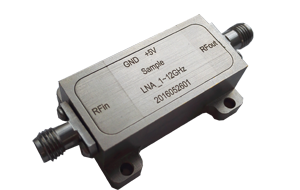

首頁 > 產品展示 > 射頻、微波模塊 > 低噪放模塊 > SWLNA0101226 1~12GHz超寬帶低噪聲放大器模塊
參數 | 最小 | 典型 | 最大 | 單位 |
工作頻率 | 1-12 | 1-12 | 1-12 | GHz |
增益 | 25 | 26 | 27 | dB |
帶內平坦度 | ±1 | dB | ||
噪聲系數 1~8GHz 8~12GHz | 1.6 2.1 | 1.8 2.3 | 2.1 2.5 | dB |
輸出1dB壓縮點 | +11.7 | +12.4 | +13.6 | dBm |
輸入耐功率 | +8 | dBm | ||
輸入回波損耗 | 9.9 | 11.2 | dB | |
輸出回波損耗 | 9.8 | 10.5 | dB | |
電流 | 90 | mA |
參數 | 數值 |
最大輸入功率Pin | +8dBm |
最大偏置電壓 | +6V |
儲存溫度 | -55℃~+85℃ |
工作溫度 | -40℃~+85℃ |

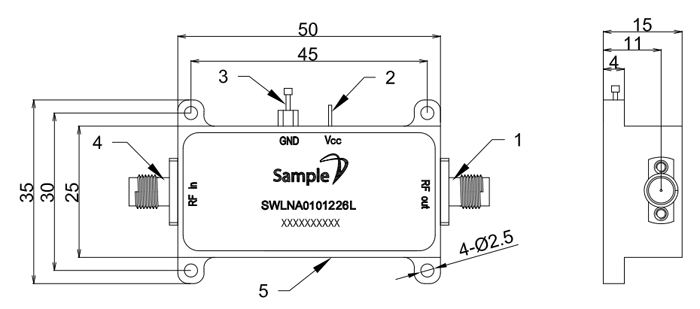

接口序號 | 功能 | 描述 |
1/4 | RFin、RFout | 射頻輸入/輸出端口，匹配至50 Ohm |
2 | Vcc | 放大器正電源（+5V），0.6mm直徑絕緣子 |
3 | GND | 地，金屬接地端子 |
