參數 | 最小 | 典型 | 最大 | 單位 |
工作頻率 | 18-26.5 | 18-26.5 | 18-26.5 | GHz |
增益 | 31.5 | 32 | 33 | dB |
帶內平坦度 | ±1 | dB | ||
噪聲系數 | 2.5 | 2.8 | 3.2 | dB |
輸出1dB壓縮點 | +14 | dBm | ||

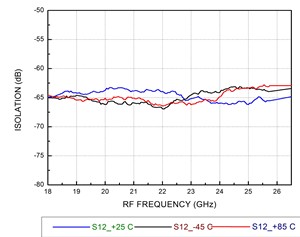

反向隔離度 | 62 | dB | ||
輸入回波損耗 | 10 | dB | ||
輸出回波損耗 | 10 | dB | ||
電流 | 200 | mA |
參數 | 數值 |
最大輸入功率Pin | +7dBm |
最大偏置電壓 | +5.5V |
儲存溫度 | -55℃~+100℃ |
工作溫度 | -45℃~+85℃ |

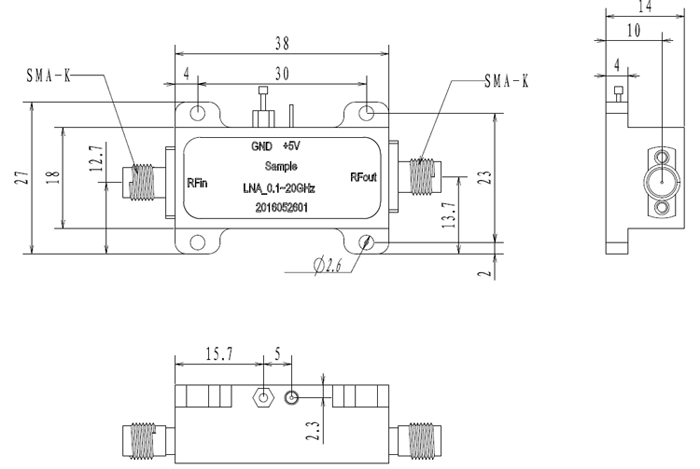

接口序號 | 功能 | 描述 |
1、2 | RFin、RFout | 射頻輸入/輸出端口，匹配至50 Ohm |
3,、4 | +4.5V | 放大器正電源，0.6mm直徑絕緣子 |
5 | GND | 地，金屬接地端子 |
