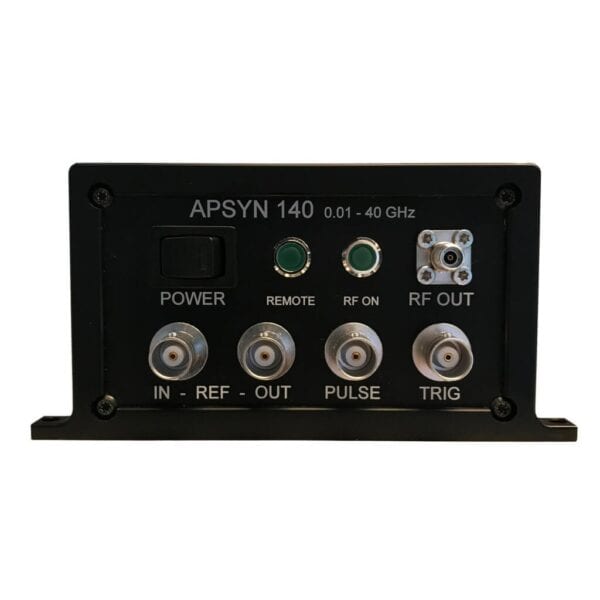

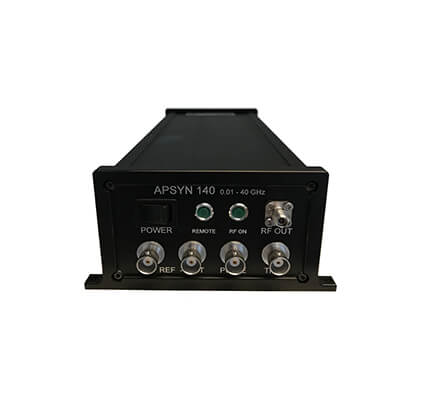

100 kHz至43.5 GHz低噪聲頻率綜合器
一種100 kHz至43.5 GHz緊湊型頻率綜合器，具有從-10至+20 dBm的可設置輸出功率，出色的相位噪聲性能和信號純度以及超快的頻率切換速度。APSYN140可在緊湊型法蘭安裝機箱中使用，也可在1U 19''機架安裝式機箱中以APSYN140-X的單通道或多通道配置使用。這些模塊的頻率分辨率為mHz，并使用高穩定性內部基準。內部基準可以鎖相到可編程的外部基準。這些模塊具有USB和LAN接口，可以使用SCPI 1999命令集進行控制。它們使用外部直流電源供電，通常功耗不到20W。 AnaPico還提供具有多個同步輸出且頻率高達40 GHz的信號發生器和合成器。
描述：
模塊化100 kHz至43.5 GHz寬帶頻率綜合器，可設置的輸出功率在-10至+25 dBm之間，具有極低的相位噪聲，低雜散和超快的頻率切換速度。APSYN140可在緊湊的法蘭安裝式機箱中以及在多通道（1、2、3或4）配置的1U 19英寸機架式機箱中使用。通道可以在頻率，相位和幅度以及相位相干方面獨立編程。可選的相干切換選項可用。
APSYN140的專有架構可實現精確的頻率合成，具有納赫茲的頻率分辨率，并具有非常快的切換速度（在整個頻率輸出范圍內小于20微秒）。快速頻率和列表掃描最多可以執行65000個條目，并且可以從外部觸發。還支持基本的調制功能，例如脈沖和相位調制
寬帶頻率綜合器使用高穩定性內部基準。內部基準可以鎖相到可編程的外部基準。

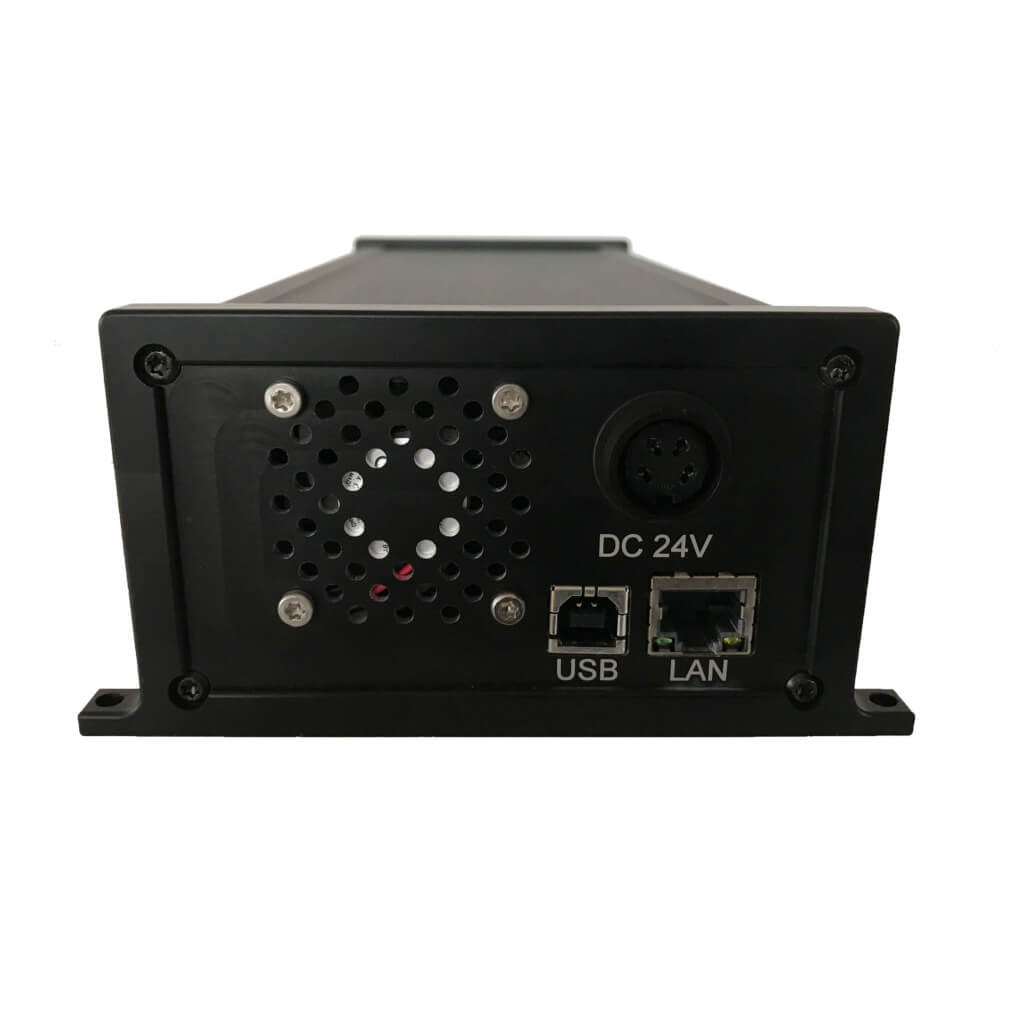

這些模塊具有USB和LAN以及可選的GPIB接口，可以使用SCPI 1999命令集進行控制。
規格：
頻率范圍 | 100 kHz至40 GHz |
頻率分辨率 | 0.001Hz |
頻率精度 | 0.1ppm |
功率范圍 | -5至+20dBm |
切換速度 | 500μs（帶選件FS時為20μs） |
1 GHz時的相位噪聲：@1 kHz | -132dBc/Hz |
1 GHz時的相位噪聲：@20 kHz | -145dBc/Hz |
1 GHz時的相位噪聲：@10 MHz | -155dBc/Hz |
接口 | 以太網，USB（SCPI v1999） |
調制 | FM，PM，脈沖 |
掃描 | 頻率，列表 |
尺寸（寬x長x高），重量 | 270 x 105 x 60毫米[10.63 x 4.13 x 2.36英寸]，<1.0千克 |
特征：
?低相位噪聲
?快速切換至20 μs
?FM，線性調頻脈沖，脈沖
?內部OCXO，外部可變基準
?直流電源
應用：
?ATE
?變頻器的LO
?電信/ SatCom
選件：
LN | 增強了相噪和頻率穩定性 |
FS | 提升頻率切換速度 |
VREF | 可變外部參考 |
WE | 一年保修（標準：2年） |
ReCal | 用測試數據重新校準（建議：兩年間隔） |
APSYN140 | 40 GHz合成器，法蘭安裝模塊 |
APSYN140-2 | 雙輸出40 GHz合成器，19英寸1HU機架安裝模塊 |
APSYN140-3 | 三路輸出40 GHz合成器，19英寸1HU機架安裝模塊 |
APSYN140-4 | 四路輸出40 GHz合成器，19英寸1HU機架安裝模塊 |
APMSYN40是一款緊湊型頻率合成器，用于生成精確穩定的連續波和脈沖形式的頻率信號，覆蓋1MHz至40GHz的頻率范圍，快速切換時間為50μs，輸出功率為-20至+25 dBm。
