APMSYN22寬帶敏捷型頻率綜合器模塊

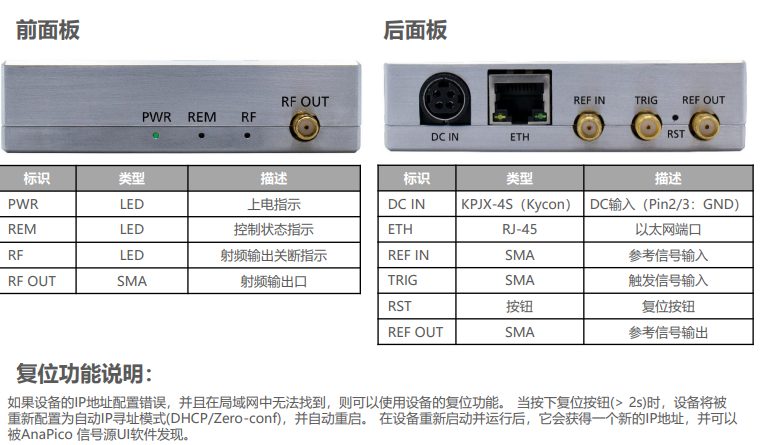

AnaPico的APMSYN22寬帶敏捷型頻率綜合器模塊具有出色的屏蔽性能，并采用非常緊湊的模塊形式，重量不到 0.5 公斤，功耗僅 為17W，因此可采用被動冷卻方式。它標配以太網絡通信端口，用于本地和遠程連接到 PC，以控制標配的GUI軟件或用戶自定義的SCPI命令。

• 頻率范圍：100kHz至22GHz

• 切換時間：5μs

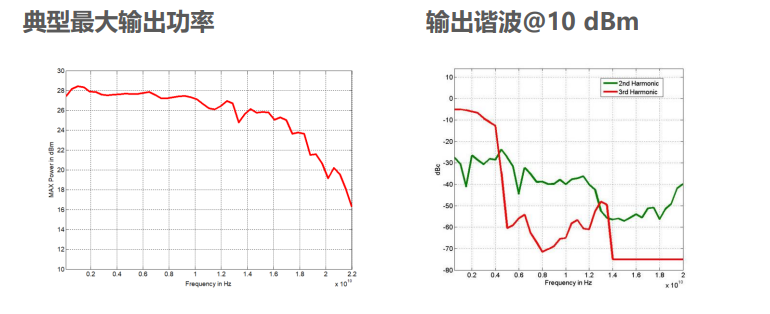

• 輸出功率：-40dBm至+25dBm

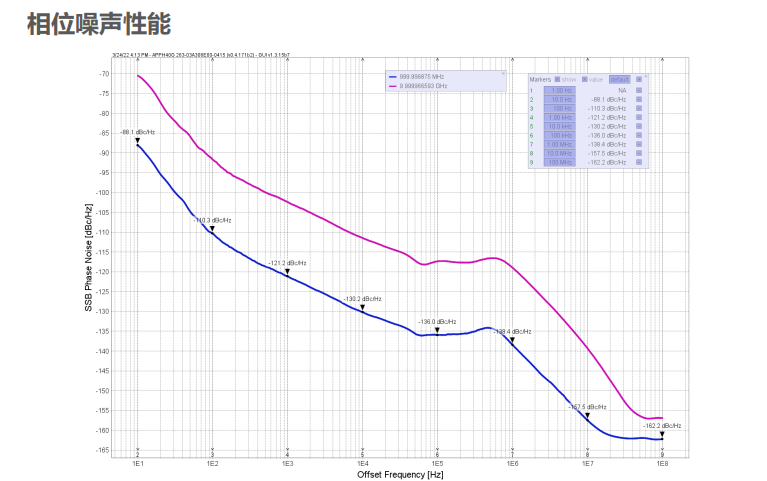

• 1GHz相噪：-132dBc/Hz@20kHz

• 連續波、掃描、脈沖輸出

• 1GHz輸入輸出同步信號支持多臺設備相參級聯

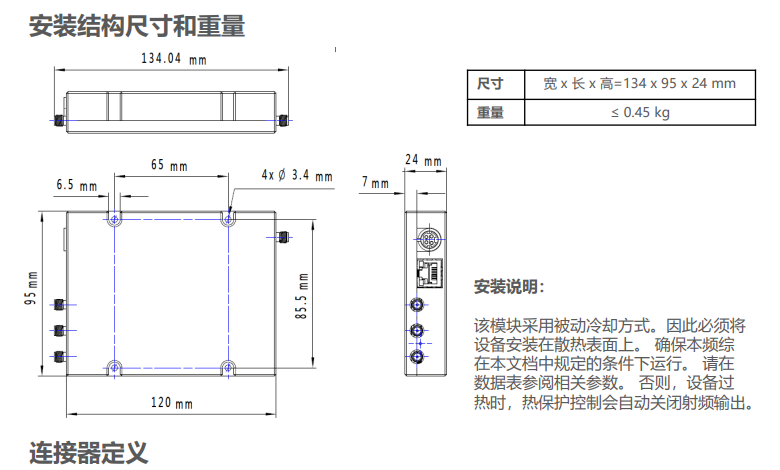

• 體積小巧：134x95x24mm / 450g

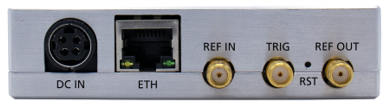

 該模塊同時具有100MHz和1GHz兩種頻率的外部參考支持。100MHz外部參考輸入輸出 便于與其他設備進行參考同步，而1GHz外部參考輸入輸出對于利用多個APMSYN22組成 一個高穩定多通道相參的信號源系統至關重要。當多個APMSYN22單元可以連接在一起 時，其中一個單元作為主機，其他單元作為從機，可以輕松實現穩定度極高的多通道相位 相干源。此時1GHz的主參考頻率在主單元中僅需生成一次，然后通過所有從單元依次往 下進行循環，理論上這種循環可以達到無限次。例如，通過這種方式級聯，當所有通道輸 出都設置為5GHz時，在10小時內的相位相干的漂移度僅為±0.5°。

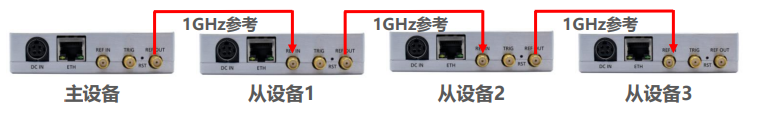

當4臺設備級聯組成一個四通道輸出的相參源系統時，無需從外部額外引入共參考，APMSYN22標準提供了準確度高達±30ppb的1GHz高頻高穩定度的參考時鐘輸出（1GHz高頻參考同步信號對于長時間穩定輸出相位相干信號至關重要！）。此時的同步時鐘僅需在主設備上設置產生，從設備僅需設置為1GHz的外參考輸入，所有的從設備1GHz外參考輸入實際上都是由主設備輸出的，并經由第一個從設備內部功分及放大傳遞至下一個從設備，如此循環可實現非常多通道輸出的相參系統！

•

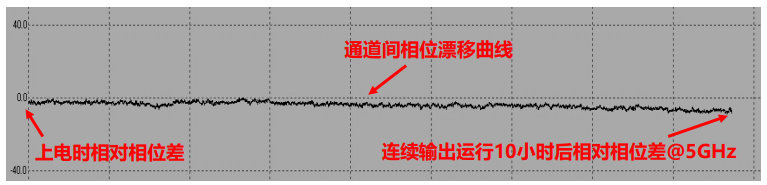

• APMSYN22采用推薦的方式實現多通道相參輸出系統時，以每個通道同時輸出5GHz連續波為例，可以確保在連續運行10小時后，通道與通道間的相對相位差漂移僅為±0.5°

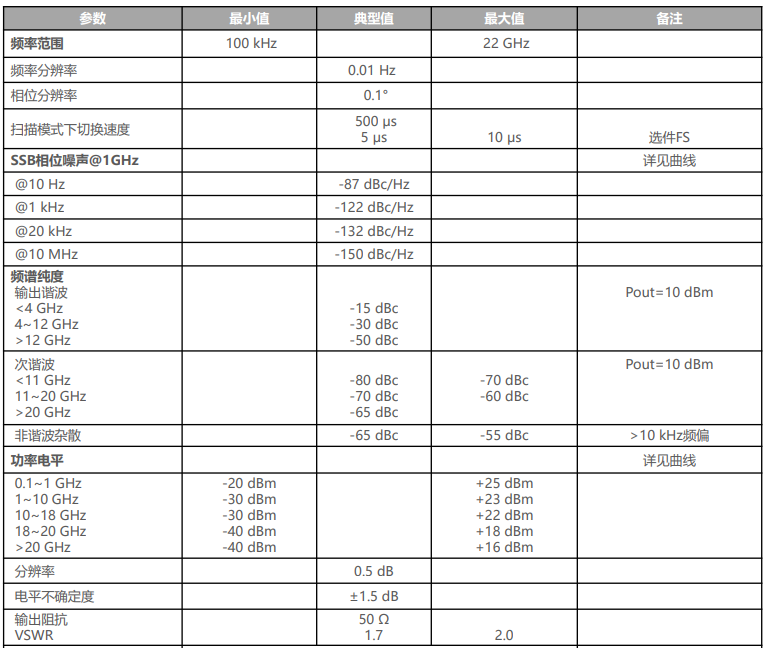

• 主要技術參數：

•

•

•

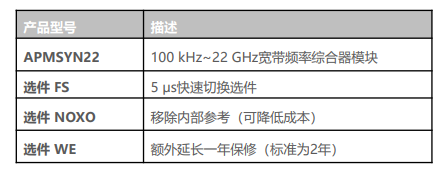

訂貨指南：

資料下載：
