參數 | 最小 | 典型 | 最大 | 單位 |
工作頻率 | 0.03-10 | 0.03-10 | 0.03-10 | GHz |
增益 | 25 | 26 | 27 | dB |
帶內平坦度 | ±1 | dB | ||
噪聲系數 | 1.7 | 2 | 2.2 | dB |

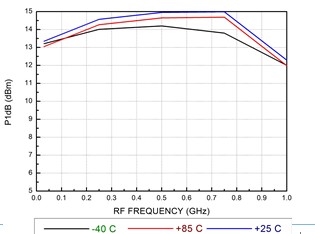

輸出1dB壓縮點 | +12 | +13 | +15 | dBm |
輸入耐功率 | +33 | dBm | ||
對帶外抑制度 1.3-2GHz | 50 | 60 | dB | |
輸入回波損耗 | 10.4 | 11 | dB | |
輸出回波損耗 | 13 | 13.5 | dB | |
電流 | 90 | mA |
參數 | 數值 |
最大輸入功率Pin | +33dBm |
最大偏置電壓 | +6V |
儲存溫度 | -55℃~+85℃ |
工作溫度 | 40℃~+85℃ |

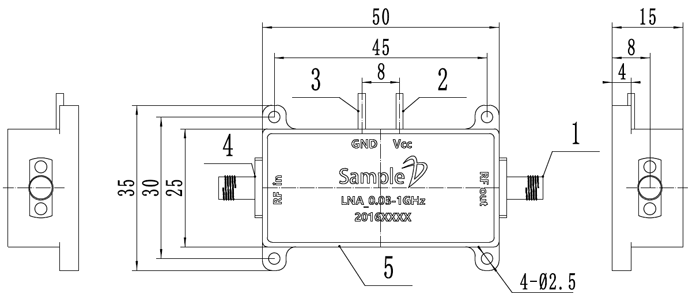

接口序號 | 功能 | 描述 |
1/4 | RFin、RFout | 射頻輸入/輸出端口，匹配至50 Ohm |
2 | Vcc | 放大器正電源（+5V），0.6mm直徑絕緣子 |
3 | GND | 地，金屬接地端子 |
